思拓力RTK基準站模式設置教程，圖文教程看完快速掌握
發布時間：2022-09-30 11:02:34
在上面的內容中，我們介紹了思拓力RTK移動站模式主機網絡和手簿網絡的設置教程，小編又收集整理了思拓力RTK基準站模式設置教程。接下來就跟小編一起來看看吧。
進入surpad測量軟件，依次點擊【儀器】—【基準站模式】，進入基準站模式設置界面。
在基準站模式設置界面，對一下參數進入設置：
【基站ID】隨意輸入，注意區分即可;
【差分模式】可以選擇RTCM3、CMRPLUS、DGPS、RTCM32和ROX，一般選擇RTCM32。
【開機自動啟動】關閉;
【啟用PPK】關閉;

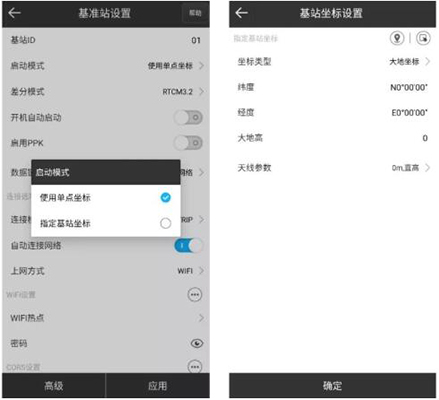

【啟動模式】可以選擇使用單點坐標和指定基站坐標。
a) 使用單點坐標：即基準站取通過單點定位當前點的WGS-84坐標來作為基站坐標。
b) 指定基站坐標：即用戶指定基站坐標值，指定的基站坐標值不能和當前點的準確WGS-84坐標差距太大，否則基站不能正常工作。
使用指定基站坐標時，點擊“設置基站坐標”，如下圖所示，基站坐標可從坐標庫中選擇，也可以獲取當前的GPS坐標，還可以手動輸入。
點擊【天線參數】，選擇量取方式，輸入正確的量取高度即可得到天線高度。
接著更改【數據鏈】，根據當前接收機的工作方式選擇對應數據鏈。
1、【主機網絡】接收機插入SIM卡，通過儀器內置網絡傳輸差分信號。

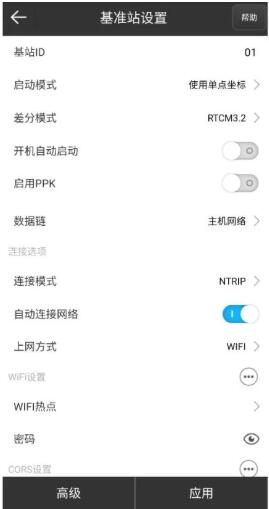

數據鏈選擇【主機網絡】，如下圖所示。需要設置連接選項， APN設置和CORS設置三項內容。
【連接模式】選擇NTRIP(標準的網絡傳輸差分模式，一般CORS網絡使用)。
【自動連接網絡】開啟;
【上網方式】選擇移動網絡(SIM卡)或WIFI。
【CORS設置】輸入相應IP、端口、用戶名、密碼。
當基準站一切設置好后，點擊【應用】。即可完成基準站主機網絡數據鏈設置。

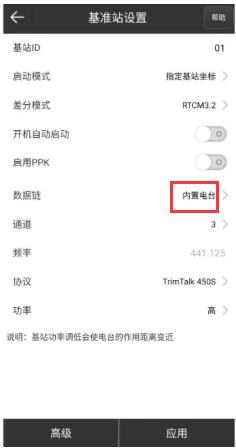

2、【內置電臺】指使用儀器內置電臺傳輸差分信號。
數據鏈選擇【內置網絡】，需要設置通道、頻率、協議和功率四項內容。和移動站內置網絡設置類似。

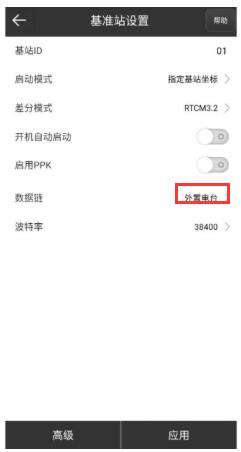

3、【外置電臺】主機接外置大電臺傳輸差分信號;
數據鏈選擇【外置電臺】，只需要設置端口波特率，波特率默認值為38400。和移動站內置網絡設置類似。

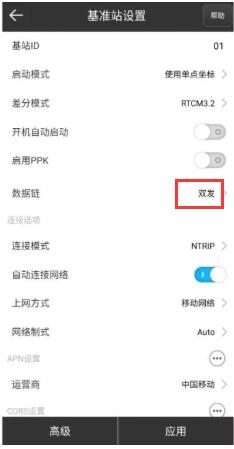

4、【雙發鏈路】基準站同時通過網絡和外置大電臺傳輸差分信號。
雙發數據鏈模式是基站同時通過主機網絡和外置大電臺傳輸差分信號， 設置方法和基準站-主機網絡、基準站-外置電臺一樣，只不過這種方法需要使用儀器的內置網絡功能(儀器插電話卡)。
以上就是關于思拓力RTK基準站模式設置教程的全部內容了，僅供大家參考。
進入surpad測量軟件，依次點擊【儀器】—【基準站模式】，進入基準站模式設置界面。
在基準站模式設置界面，對一下參數進入設置：
【基站ID】隨意輸入，注意區分即可;
【差分模式】可以選擇RTCM3、CMRPLUS、DGPS、RTCM32和ROX，一般選擇RTCM32。
【開機自動啟動】關閉;
【啟用PPK】關閉;
【啟動模式】可以選擇使用單點坐標和指定基站坐標。
a) 使用單點坐標：即基準站取通過單點定位當前點的WGS-84坐標來作為基站坐標。
b) 指定基站坐標：即用戶指定基站坐標值，指定的基站坐標值不能和當前點的準確WGS-84坐標差距太大，否則基站不能正常工作。
使用指定基站坐標時，點擊“設置基站坐標”，如下圖所示，基站坐標可從坐標庫中選擇，也可以獲取當前的GPS坐標，還可以手動輸入。
點擊【天線參數】，選擇量取方式，輸入正確的量取高度即可得到天線高度。
接著更改【數據鏈】，根據當前接收機的工作方式選擇對應數據鏈。
1、【主機網絡】接收機插入SIM卡，通過儀器內置網絡傳輸差分信號。
數據鏈選擇【主機網絡】，如下圖所示。需要設置連接選項， APN設置和CORS設置三項內容。
【連接模式】選擇NTRIP(標準的網絡傳輸差分模式，一般CORS網絡使用)。
【自動連接網絡】開啟;
【上網方式】選擇移動網絡(SIM卡)或WIFI。
【CORS設置】輸入相應IP、端口、用戶名、密碼。
當基準站一切設置好后，點擊【應用】。即可完成基準站主機網絡數據鏈設置。
2、【內置電臺】指使用儀器內置電臺傳輸差分信號。
數據鏈選擇【內置網絡】，需要設置通道、頻率、協議和功率四項內容。和移動站內置網絡設置類似。
3、【外置電臺】主機接外置大電臺傳輸差分信號;
數據鏈選擇【外置電臺】，只需要設置端口波特率，波特率默認值為38400。和移動站內置網絡設置類似。
4、【雙發鏈路】基準站同時通過網絡和外置大電臺傳輸差分信號。
雙發數據鏈模式是基站同時通過主機網絡和外置大電臺傳輸差分信號， 設置方法和基準站-主機網絡、基準站-外置電臺一樣，只不過這種方法需要使用儀器的內置網絡功能(儀器插電話卡)。
以上就是關于思拓力RTK基準站模式設置教程的全部內容了，僅供大家參考。
