華測RTK道路放樣教程，主要分為7大步
發布時間：2022-10-12 10:33:39
道路放樣可以說是RTK的基本功能了，其在道路工程中應用很多。有小伙伴在后臺詢問“華測RTK道路放樣教程”，小編收集整理了相關信息，發現華測RTK道路放樣主要分為7大步，分別是：打開道路→中邊樁放樣→橫斷面采集測量→涵洞/邊坡/結構物放樣→道路核驗。對于其詳細步驟，下面跟CORS賬號網小編一起來看看吧。
小貼士：只有在固定狀態且點校正符合要求后才能進行道路放樣工作，對于華測RTK達到固定解的教程小編在前面的內容中介紹過了，這里就不詳細介紹了。下面開始介紹道路放樣步驟教程。
華測RTK道路放樣教程：
1、打開道路
進入測地通landstar軟件，選擇【道路列表】-【道路管理】，打開已有道路文件，點擊測量，準備放樣。放樣之前需做一些簡單的設置：
【使用里程作為點名】：勾選此項后，測量中樁時將以里程號作為測量中樁的點名。
【放樣限差】：設置放樣限差，當不滿足限差測量時，軟件將彈出警告提示客戶“距離超出限制，是否繼續測量”。
【樁間距】：設置當前里程增加的距離。
2、中邊樁放樣
中樁：打開道路，點擊右上角設置，對樁間距進行設計，設置好后點擊左上角箭頭返回，然后從起點樁號開始放樣。按+號根據之前設置的樁間距依次放樣。
邊樁：放樣邊樁有兩種方法
第一種：輸入距離，選擇“左”或“右”，輸入邊樁到中樁的距離，根據導航提示放樣

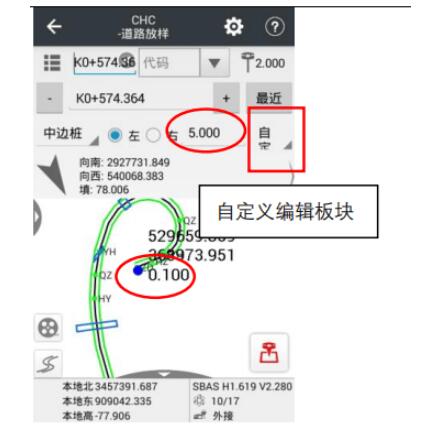

第二種：使用自定義編輯板塊功能，比如，選擇中央分隔帶，軟件會自動計算出中樁距離中央分隔帶的距離，按導航提示距離選擇放樣。
3、橫斷面采集測量

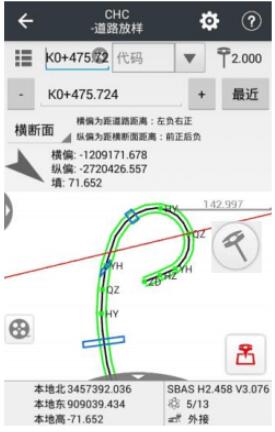

測量橫斷面時，一定要測量對應的中樁，否則無法直接導出橫斷面數據。 選擇橫斷面，進入橫斷面測量模式，在道路視圖中出現一條與道路曲線垂直的紅色線條表示橫斷面
縱偏：當前位置距離橫斷面的距離。
橫偏：當前位置投影到橫斷面后，與中樁的距離。“—”表示在道路填：當前高程與設計高程的差距。
1)橫斷面采集時，一般是縱偏接近于 ，表示當前位置在橫斷面上;
2)橫偏不為 ，表示測量位置與中樁的距離。
3)橫偏為負值，表示當前位置在道路左邊;橫偏 為正值，表示當前位置在道路的右邊。
4、涵洞放樣
涵洞是指在公路工程建設中，為了使公路順利通過水渠不妨礙交通，設于路 基下修筑于路面以下的排水孔道(過水通道)，通過這種結構可以讓水從公路的 下面流過。

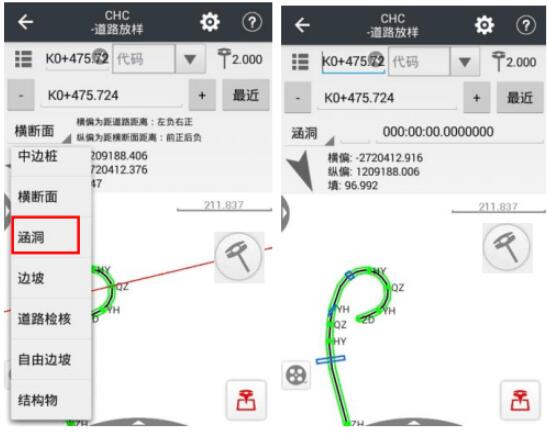

角度：指涵軸方向與涵洞上面公路中線的夾角 選擇涵洞，輸入涵洞長度及角度，根據手簿中的紅線對涵洞測量，根據實際 情況對涵洞上所需點進行測量。
5、邊坡放樣

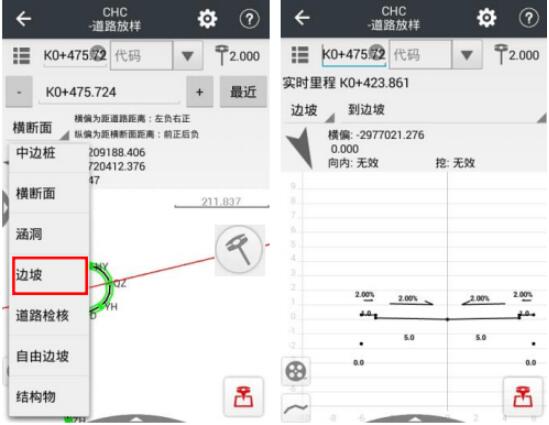

選擇邊坡，主界面中就會出現該里程對應的邊坡。當儀器所在位置在邊坡上 時，出現如下提示：
橫偏：表示當前位置距中樁的距離，橫偏為負代表在中樁左側，正代表在中 樁右側。
到坡頂/腳高差：當出現此提示時，表示當前位置在邊坡上
到平臺內/外側距離：當出現此提示時，表示當前位置在平臺上
向內/外：該提示是指引我們找到邊坡線時需要向內/外側走的距離?？拷袠斗?br />
向為道路內側，遠離中樁方向為外側。
填/挖：指當前位置在對應的邊坡上，應該填/挖的值。
6、結構物放樣
選擇結構物放樣，自動會放距離當前里程最近的結構物，在結構物放樣界面， 顯示 1-9 個特征點，可選擇進行放樣;此時里程不可選，用+-號切換下一個和前 一個結構物。
7、道路檢核
道路核驗具體方法為把儀器對中后可看到當前點所處的里程及橫偏值，當前位置填/挖值是否與設計高程吻合。
以上就是關于華測RTK道路放樣教程的全部內容了，僅供大家參考，希望本篇文章可以幫助到大家。
