RTK直線放樣怎么操作?直線放樣詳細步驟教程來啦
發布時間：2022-11-01 10:38:34
RTK直線放樣怎么操作?直線放樣可以說是RTK的基本功能，也是工程測量中不可缺少的一部分。工程之星作為南方系RTK配套的測量軟件，其已經更新到了5.0，同時也在不斷的進行功能升級，其CAD放樣功能中就可以進行直線放樣操作。今天我們就以科力達RTK配備的工程之星5.0為例來詳細介紹一下直線放樣步驟教程，因為科力達屬于南方系，所以也適用于其他南方系品牌RTK。
RTK CAD放樣之直線放樣的作業流程，我們需要進行藍牙連接→CORS登錄→新建工程→求轉換參數→底圖導入→直線放樣的操作。其他的步驟我們在前面的內容中已經講過，今天詳細介紹一下底圖導入到直線放樣。
1、工程之星5.0底圖導入
1)打開H5/H6手簿，用數據線/微信/QQ等方式，把CAD底圖導入到手簿內存中，這里我們建議導入DWG/DXF格式的CAD文件。

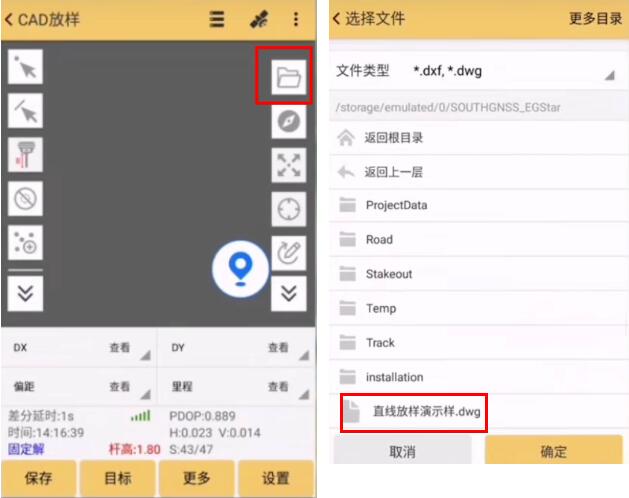

2)然后，我們點擊工程之星5.0【測量】菜單的“CAD放樣”，進入CAD放樣界面，點擊右上角的“文件夾圖標”，根據存儲路徑找到我們導入的目標文件，點擊“確定”。
2、工程之星5.0直線放樣

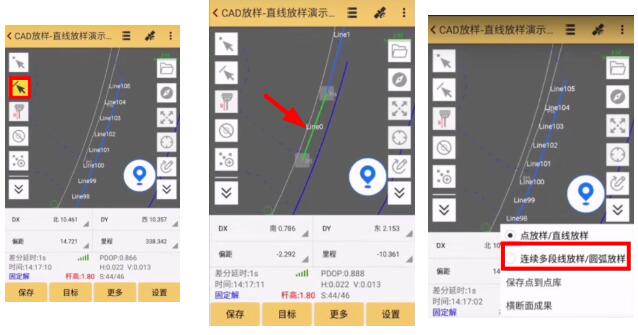

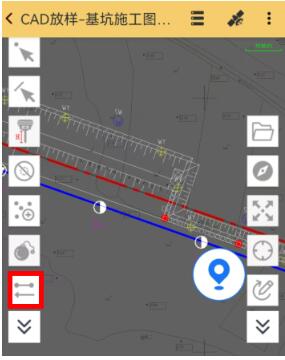

1)點擊左上角的第二個圖標：加直線的圖標，在圖上選中我們需要放樣的線段，選中后，我們會看到一條綠色的目標線段Line0。若圖上有多線段或圓弧，點擊“更多”，選擇“連續多段線放樣/圓弧放樣”。

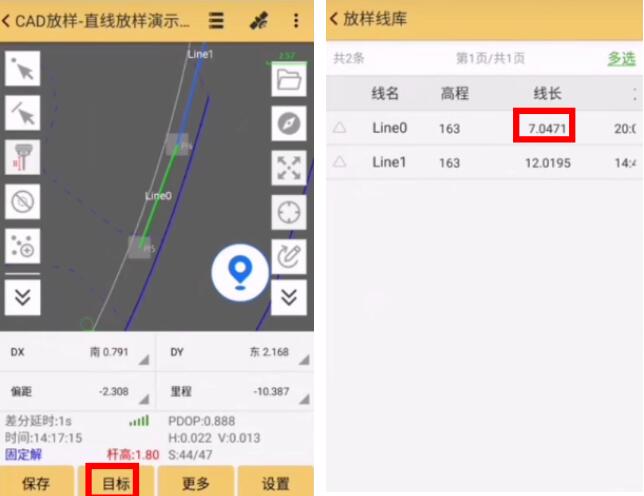

2)點擊“目標”，進入“放樣線庫”的界面，我們向左滑動該直線，查看一下線長，因為這線長與我們放樣直線的里程有關，這里，我們看到該線長7.0471。

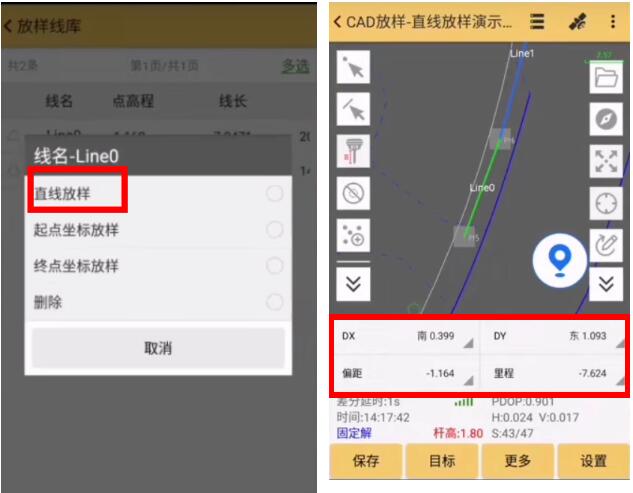

3)點擊該線段，彈出一個選擇框，我們選擇“直線放樣”，然后去到該直線的起點，此時，我們會聽到RTK提示，已經來到了起始點A的附近，我們觀察手簿屏幕上的DX、DY的數值來移動RTK的位置，當偏距為“0”時，即當前位置在目標線上，將里程移動到接近0，即說明我們找到了起點的位置。

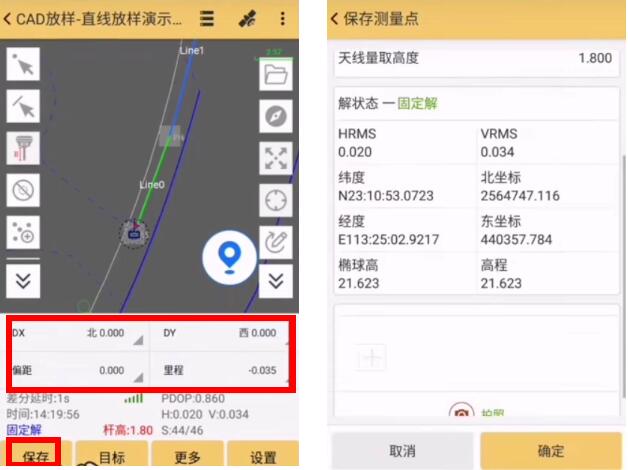

4)點擊“保存”后，就可以測存放樣位置的坐標，方便作業人員查閱已放樣的點和放樣精度。輸入點名“Pt1”，然后點擊“確定”，保存好之后，我們需要在地面上做一個記錄，打上木樁與標記方向，方便我們作業人員后續施工時判別方向。

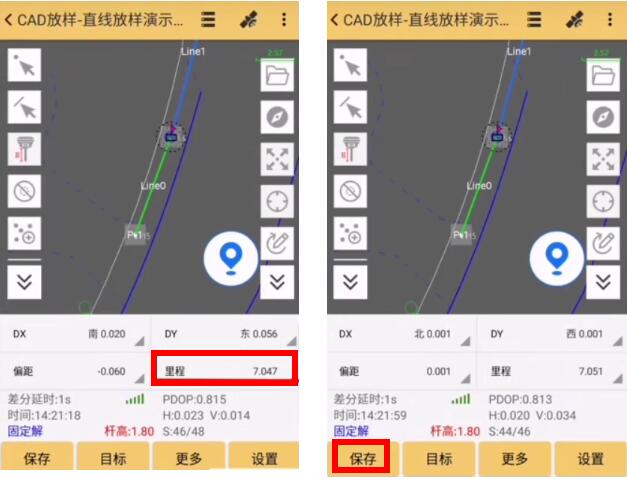

5)接著，我們?nèi)サ浇K點的位置，終點的位置也只需要偏距為0，然后里程接近于我們的線長7.04，找到終點后，我們點擊“保存”，輸入點名“Pt2”，然后點擊“確定”，接著我們在地面上做一個記錄，打上木樁，我們這一條直線放樣就完成了。
若我們需要反向放樣，從終點到起點，我們可以選擇“反向里程”功能。
CAD放樣之直線放樣詳細步驟教程了，你學會了嗎?
文章內容來源參考：科力達儀器
RTK CAD放樣之直線放樣的作業流程，我們需要進行藍牙連接→CORS登錄→新建工程→求轉換參數→底圖導入→直線放樣的操作。其他的步驟我們在前面的內容中已經講過，今天詳細介紹一下底圖導入到直線放樣。
1、工程之星5.0底圖導入
1)打開H5/H6手簿，用數據線/微信/QQ等方式，把CAD底圖導入到手簿內存中，這里我們建議導入DWG/DXF格式的CAD文件。
2)然后，我們點擊工程之星5.0【測量】菜單的“CAD放樣”，進入CAD放樣界面，點擊右上角的“文件夾圖標”，根據存儲路徑找到我們導入的目標文件，點擊“確定”。
2、工程之星5.0直線放樣
1)點擊左上角的第二個圖標：加直線的圖標，在圖上選中我們需要放樣的線段，選中后，我們會看到一條綠色的目標線段Line0。若圖上有多線段或圓弧，點擊“更多”，選擇“連續多段線放樣/圓弧放樣”。
2)點擊“目標”，進入“放樣線庫”的界面，我們向左滑動該直線，查看一下線長，因為這線長與我們放樣直線的里程有關，這里，我們看到該線長7.0471。
3)點擊該線段，彈出一個選擇框，我們選擇“直線放樣”，然后去到該直線的起點，此時，我們會聽到RTK提示，已經來到了起始點A的附近，我們觀察手簿屏幕上的DX、DY的數值來移動RTK的位置，當偏距為“0”時，即當前位置在目標線上，將里程移動到接近0，即說明我們找到了起點的位置。
4)點擊“保存”后，就可以測存放樣位置的坐標，方便作業人員查閱已放樣的點和放樣精度。輸入點名“Pt1”，然后點擊“確定”，保存好之后，我們需要在地面上做一個記錄，打上木樁與標記方向，方便我們作業人員后續施工時判別方向。
5)接著，我們?nèi)サ浇K點的位置，終點的位置也只需要偏距為0，然后里程接近于我們的線長7.04，找到終點后，我們點擊“保存”，輸入點名“Pt2”，然后點擊“確定”，接著我們在地面上做一個記錄，打上木樁，我們這一條直線放樣就完成了。
若我們需要反向放樣，從終點到起點，我們可以選擇“反向里程”功能。
CAD放樣之直線放樣詳細步驟教程了，你學會了嗎?
文章內容來源參考：科力達儀器
