RTK塔基斷面采集步驟教程，值得收藏
發布時間：2022-11-02 10:47:25
我們在進行電力勘測的時候，遇到后期鐵塔類型的選擇及造價評估的時候，就需要使用RTK進行塔基斷面采集，它需要沿著中心樁向不同的方向(四斷面、八斷面、十二斷面)采集一定范圍內的地形數據。后期需要根據采集的數據出塔基斷面圖和等高線圖。小編收集整理了RTK塔基斷面采集步驟教程，下面我們一起來了解一下吧。
打開測地通測量軟件，在電力勘測界面，點擊【塔基斷面】 ，切換到塔基斷面測量;同理在塔基斷面，點擊“返回”，切換到電力勘測。
1、新建塔基

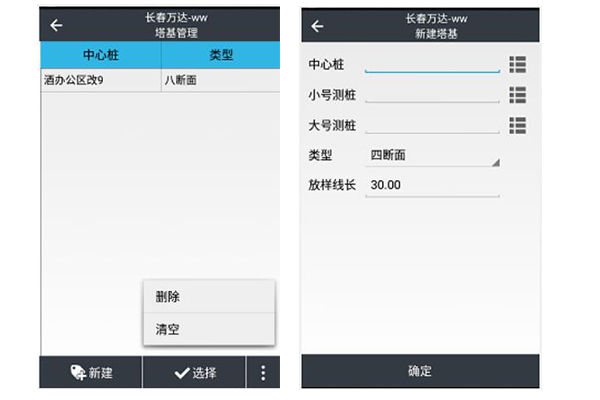

【點擊新建中心樁】：進入塔基管理庫。
【新建】：點擊“新建”進入新建塔基界面，從點庫中選擇“中心樁”，“小號樁號”，“大號樁號”，這三個必須都選上，不然會出現提示信息，無法新建塔基，然后選擇塔基類型，輸入放樣線長，默認為30m，點擊“確定”，就可以新建一個塔基。
注意：線路轉角不能大于90°
2、塔基列表

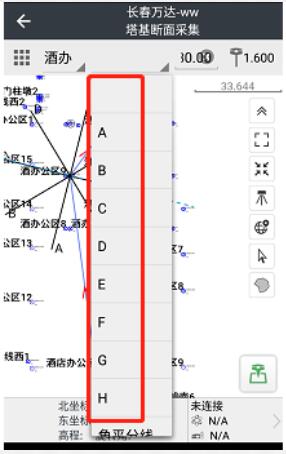

點擊下拉框查看塔基庫中的所有塔基點，可直接從中選擇作為當前放樣塔基。
塔腳：塔腳的個數是根據新建塔基所選的類型決定的，四斷面塔基就有四個塔腳，分別為A、B、C、D，用于選擇當前放樣塔腳。
距離：塔基點到塔腳的直線距離，默認為30m，可自行設置。
設置(參考電力勘測選項)。

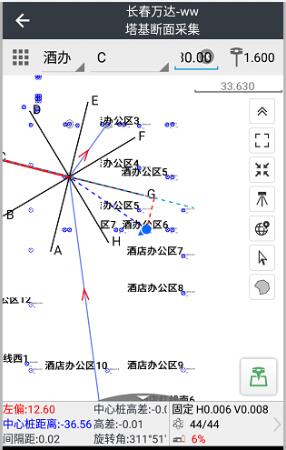

3、采集斷面點
主要用于放樣A、B、C、D....塔腳，可參考點放樣功能，如果采集斷面點信息時，導航文本區顯示到塔腳的導航信息。
中心樁高差：當前位置相對于中心樁的高程差(設備位置高程減去中樁高程)。
中心樁距離(垂)：當前位置距中心樁的垂距。
東坐標、北坐標、高程：當前位置的N、E、h坐標。
采集的斷面點會保存在電力點庫中，導出時與電力線一并導出。
以上就是關于RTK塔基斷面采集步驟教程的全部內容了，僅供大家參考，當然在實際采集中根據實際情況可能略有區別，大家具體問題具體分析，根據實際情況操作即可。
打開測地通測量軟件，在電力勘測界面，點擊【塔基斷面】 ，切換到塔基斷面測量;同理在塔基斷面，點擊“返回”，切換到電力勘測。
1、新建塔基
【點擊新建中心樁】：進入塔基管理庫。
【新建】：點擊“新建”進入新建塔基界面，從點庫中選擇“中心樁”，“小號樁號”，“大號樁號”，這三個必須都選上，不然會出現提示信息，無法新建塔基，然后選擇塔基類型，輸入放樣線長，默認為30m，點擊“確定”，就可以新建一個塔基。
注意：線路轉角不能大于90°
2、塔基列表
點擊下拉框查看塔基庫中的所有塔基點，可直接從中選擇作為當前放樣塔基。
塔腳：塔腳的個數是根據新建塔基所選的類型決定的，四斷面塔基就有四個塔腳，分別為A、B、C、D，用于選擇當前放樣塔腳。
距離：塔基點到塔腳的直線距離，默認為30m，可自行設置。
設置(參考電力勘測選項)。
3、采集斷面點
主要用于放樣A、B、C、D....塔腳，可參考點放樣功能，如果采集斷面點信息時，導航文本區顯示到塔腳的導航信息。
中心樁高差：當前位置相對于中心樁的高程差(設備位置高程減去中樁高程)。
中心樁距離(垂)：當前位置距中心樁的垂距。
東坐標、北坐標、高程：當前位置的N、E、h坐標。
采集的斷面點會保存在電力點庫中，導出時與電力線一并導出。
以上就是關于RTK塔基斷面采集步驟教程的全部內容了，僅供大家參考，當然在實際采集中根據實際情況可能略有區別，大家具體問題具體分析，根據實際情況操作即可。
