實時了解RTK所在點的填挖情況?場地高程控制功能來助力
發布時間：2023-02-13 10:33:54
工程中的場地平整作業是非常常見的，而在進行場地平整的時候，實時了解RTK所在點的填挖情況有助于此項作業。合眾思壯RTK的場地高程控制功能，可以根據已知條件，建立規則或不規則的設計面，儀器手簿實時測量數據與設計面進行對比，實時顯示儀器所在點的填挖情況，有助于工程中的場地平整作業。具體如何操作呢?CORS賬號網小編收集整理了相關步驟，下面我們一起來看看吧。
1、進入場地高程控制界面
進入eSurvey測量軟件，依次點擊【測量】->【場地高程控制】進入場地高程控制界面。
2、新建要放樣的文件

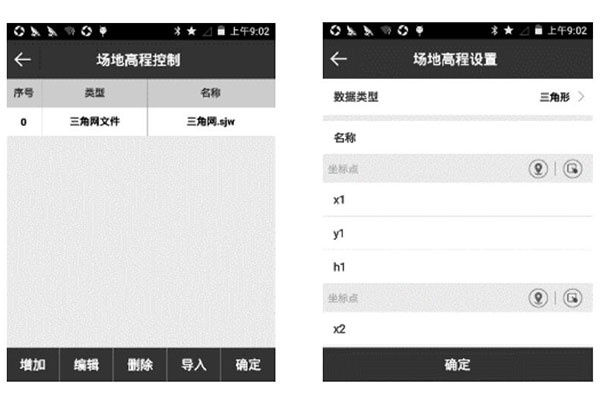

在場地高程控制界面，進入場地高程控制庫中點擊【增加】根據工程設計要求新建一點面，兩點面，三角形或?qū)肴蔷W(wǎng)文件。
A.新建“一點面”，設置一個點的坐標(x，y，h)，x 坡度，y 坡度。由坐標和 x、y 坡度構成一個平面。
B.新建“兩點面”，設置兩個點的坐標(x，y，h)，且兩點的 h 值是一樣的;設置坡度，并與兩個坐標點構成一個平面。當坡度為正值時，以兩點組成的直線為界(有高程的點為起點)，右側高程比 h 值大，左側高程比 h 值小;當坡度為負值時，則相反，右側高程比 h 值小，左側高程比 h 值大。
C.新建“三角形”，設置三個點的坐標(x，y，h)，三點構成一個平面。
3、選中放樣文件并觀測
以上設置完畢后，點擊【確定】返回場地高程控制選中放樣目標(三角形平面)，點擊【確定】進入放樣界面。
如果當前點在設計平面投影范圍內，可以觀測到當前點的高程和設計高(根據設計平面可知)和填挖方。根據工程設計要求進行場地平整。
小貼士：在放樣之前，需要將合眾思壯RTK連接CORS達固定解，這一步我們在以前的內容中有介紹，大家可以參考：合眾思壯eSurvey 4.0 連接CORS操作步驟，超全，看完就懂 http://www.gay369.cn/news/guide/651.html
以上就是關于場地高程控制功能的全部步驟了，僅供大家參考，如果你正在進行場地平整，不妨使用此功能試試。
1、進入場地高程控制界面
進入eSurvey測量軟件，依次點擊【測量】->【場地高程控制】進入場地高程控制界面。
2、新建要放樣的文件
在場地高程控制界面，進入場地高程控制庫中點擊【增加】根據工程設計要求新建一點面，兩點面，三角形或?qū)肴蔷W(wǎng)文件。
A.新建“一點面”，設置一個點的坐標(x，y，h)，x 坡度，y 坡度。由坐標和 x、y 坡度構成一個平面。
B.新建“兩點面”，設置兩個點的坐標(x，y，h)，且兩點的 h 值是一樣的;設置坡度，并與兩個坐標點構成一個平面。當坡度為正值時，以兩點組成的直線為界(有高程的點為起點)，右側高程比 h 值大，左側高程比 h 值小;當坡度為負值時，則相反，右側高程比 h 值小，左側高程比 h 值大。
C.新建“三角形”，設置三個點的坐標(x，y，h)，三點構成一個平面。
3、選中放樣文件并觀測
以上設置完畢后，點擊【確定】返回場地高程控制選中放樣目標(三角形平面)，點擊【確定】進入放樣界面。
如果當前點在設計平面投影范圍內，可以觀測到當前點的高程和設計高(根據設計平面可知)和填挖方。根據工程設計要求進行場地平整。
小貼士：在放樣之前，需要將合眾思壯RTK連接CORS達固定解，這一步我們在以前的內容中有介紹，大家可以參考：合眾思壯eSurvey 4.0 連接CORS操作步驟，超全，看完就懂 http://www.gay369.cn/news/guide/651.html
以上就是關于場地高程控制功能的全部步驟了，僅供大家參考，如果你正在進行場地平整，不妨使用此功能試試。
