中海達RTK用交點法輸入道路線路直曲表教程，看完快速掌握
發布時間：2023-02-16 09:54:56
在中海達RTK配備的Hi-Survey測量軟件中，交點法僅適用于完整交點輸入，需要從《直線、曲線、轉角表》中獲取點名、北坐標N、東坐標E、里程半徑、第一緩和曲線、第二緩和曲線等信息。對于中海達RTK用交點法輸入道路線路直曲表的詳細步驟教程，CORS賬號網小編已經收集整理好了，希望看完的你可以快速掌握。
完整交點示意圖
字母含義說明：
交點：相鄰兩直線的交點(JD1，JD2…)
ZH：直線與第一緩和曲線的相交的點，即第一緩和曲線起點;
HY：第一緩和曲線與圓曲線相交的點，即第一緩和曲線終點;
YH：圓曲線與第二緩和曲線相交的點，即第二緩和曲線起點;
HZ：第二緩和曲線與直線的相交的點，即第二緩和曲線終點;
ZH-HY：第一緩和曲線;YH-HZ：第二緩和曲線;
HZ-ZH：直線; HY-YH：圓曲線。
1、進入交點法數據編輯界面
進入Hi-Survey測量軟件，依次點擊【測量】→【道路設計】→【平斷面設計線】選擇交點法，進入交點法數據編輯界面。
2、添加交點數據

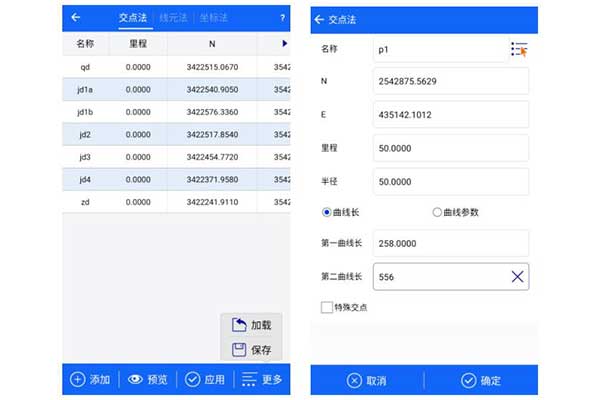

在交點法數據編輯界面，點擊【添加】添加交點數據，從直曲表獲取交點名稱、N、E、交點里程(只需錄入前兩個點的里程)和圓弧半徑、第一緩和曲線長、第二緩和曲線長，若有交點對應的半徑和曲線長，則輸入;若無，則不輸入。
以上設置完成后，點擊【確定】返回上一頁。
3、預覽查看

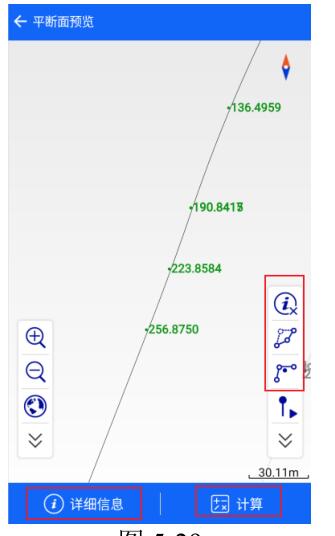

隨后點擊【預覽】 對當前交點法列表下的數據自動成圖預覽，查看圖形是否正確。點擊“計算”： 輸入里程和偏距，可以檢查坐標;輸入坐標，可以反算投影里程和偏距。
小貼士：
(1)選擇交點法時，可加載五大樁文件.csv、測量員交點法(*.xls *.xlsx)進行交點初始化。

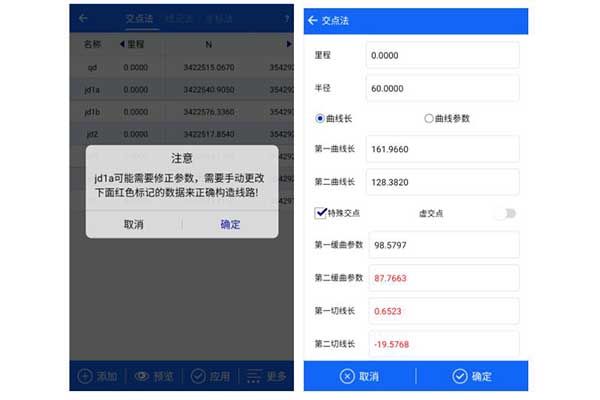

(2)在 Hi-Survey 中，正常輸入交點數據，當軟件遇到疑似卵形曲線的數據，將自動進行識別，根據提示手動更改紅色標記的數據后，點擊“確認”，即可應用檢查。
以上就是關于中海達RTK用交點法輸入道路線路直曲表教程的全部?jī)?nèi)容了，僅供大家參考，希望看完本文的你可以快速掌握交點法的輸入。
完整交點示意圖
字母含義說明：
交點：相鄰兩直線的交點(JD1，JD2…)
ZH：直線與第一緩和曲線的相交的點，即第一緩和曲線起點;
HY：第一緩和曲線與圓曲線相交的點，即第一緩和曲線終點;
YH：圓曲線與第二緩和曲線相交的點，即第二緩和曲線起點;
HZ：第二緩和曲線與直線的相交的點，即第二緩和曲線終點;
ZH-HY：第一緩和曲線;YH-HZ：第二緩和曲線;
HZ-ZH：直線; HY-YH：圓曲線。
1、進入交點法數據編輯界面
進入Hi-Survey測量軟件，依次點擊【測量】→【道路設計】→【平斷面設計線】選擇交點法，進入交點法數據編輯界面。
2、添加交點數據
在交點法數據編輯界面，點擊【添加】添加交點數據，從直曲表獲取交點名稱、N、E、交點里程(只需錄入前兩個點的里程)和圓弧半徑、第一緩和曲線長、第二緩和曲線長，若有交點對應的半徑和曲線長，則輸入;若無，則不輸入。
以上設置完成后，點擊【確定】返回上一頁。
3、預覽查看
隨后點擊【預覽】 對當前交點法列表下的數據自動成圖預覽，查看圖形是否正確。點擊“計算”： 輸入里程和偏距，可以檢查坐標;輸入坐標，可以反算投影里程和偏距。
小貼士：
(1)選擇交點法時，可加載五大樁文件.csv、測量員交點法(*.xls *.xlsx)進行交點初始化。
(2)在 Hi-Survey 中，正常輸入交點數據，當軟件遇到疑似卵形曲線的數據，將自動進行識別，根據提示手動更改紅色標記的數據后，點擊“確認”，即可應用檢查。
以上就是關于中海達RTK用交點法輸入道路線路直曲表教程的全部?jī)?nèi)容了，僅供大家參考，希望看完本文的你可以快速掌握交點法的輸入。
