【圖文教程】UFO RTK點校正步驟教程，附注意事項
發布時間：2021-11-15 10:23:05
因為RTK測量出來的是WGS-84坐標，在實際項目中，需要轉換成當?shù)仄矫嬷苯亲鴺?biāo)系統。很多RTK測量儀器都支持點校正，那么UFO RTK點校正步驟是怎樣的呢？CORS賬號網小編收集整理了關于UFO RTK點校正步驟教程，并附上點校正注意事項，希望大家可以參考一下。
UFO RTK點校正步驟教程
一、新建項目
1、打開UFOPad專業版軟件，連接儀器達到固定解；
2、求參之前可以新建一個項目，避免上個工程參數影響當前工程，新建項目在“項目-項目管理”頁面操作；
3、先自定義項目的名稱，如果新建項目的時候不想套用上個工程求參的結果，則可以選擇“本地坐標參數”，其他選項默認即可；
4、設置橢球參數時，如果甲方圖紙給定坐標系統，那么可以選擇對應的橢球，不然默認國家2000橢球即可；
點進投影參數設置中央子午線，可以按圖紙給定的輸入，不然點擊右側自動獲取也可以；
另外如需設置投影高，則輸入相應的數值，沒有按默認即可；
二、轉換參數

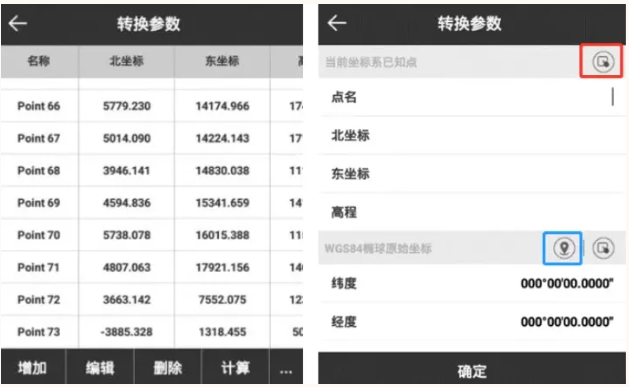

1、進入工具-計算轉換參數里面，可以添加至少2組已知點的坐標計算；點擊增加，上面輸入甲方給定的已知點坐標，輸入點名、北坐標（X）、東坐標（Y）和高程；
2、實地采集WGS84橢球原始坐標，點擊定位圖標，獲取采集點，等待采集完成，點擊[確定]添加完成第一組坐標。第二組坐標重復第一組坐標的操作，直到添加完所有參與參數計算的坐標為止；

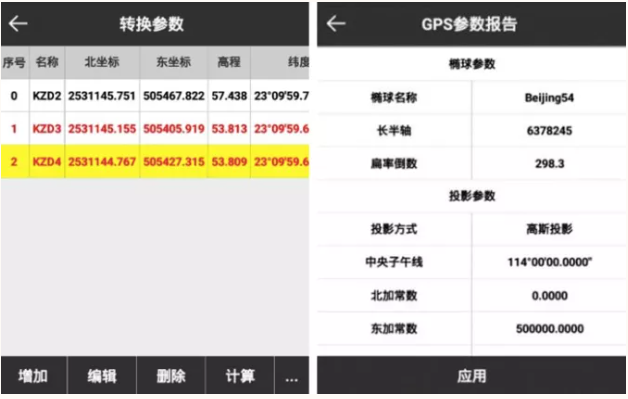

3、完成坐標組輸入后，點擊[計算]，查看參數比例尺及旋轉角，再點擊[應用]，會刷新坐標點庫里面的數據。復核無誤即可測量。
UFO RTK點校正注意事項
1、已知點最好要分布在整個作業區域的邊緣，能控制整個區域，并避免短邊控制長邊。例如，如果用四個點做點校正的話，那么測量作業的區域最好在這四個點連成的四邊形內部。
2、一定要避免已知點的線形分布。例如，如果用三個已知點進行點校正，這三個點組成的三角形要盡量接近正三角形，如果是四個點，就要盡量接近正方形，一定要避免所有的已知點的分布接近一條直線，這樣會嚴重的影響測量的精度，特別是高程精度。
3、如果在測量任務里只需要水平的坐標，不需要高程，建議用戶至少要用兩個點進行校正，但如果要檢核已知點的水平殘差，那么至少要用三個點;如果既需要水平坐標又需要高程，建議用戶至少用三個點進行點校正，但如果要檢核已知點的水平殘差和垂直殘差，那么至少需要四個點進行校正。
4、注意坐標系統，中央子午線，投影面(特別是海拔比較高的地方)，控制點與放樣點是否是一個投影帶。
5、 已知點之間的匹配程度也很重要，比如GPS 測量的已知點和國家的三角已知點，如果同時使用的話，檢核的時候水平殘差有可能會很大的。
6、如果有3 個以上的點作點校正，檢查一下水平殘差和垂直殘差的數值，看其是否滿足用戶的測量精度要求，如果殘差太大，殘差不要超過2 厘米，如果太大先檢查已知點輸入是否有誤，如果無誤的話，就是已知點的匹配有問題，要更換已知點了。
7、如果一個區域比較大，控制點比較多，要分區做校正，不要一個區域十幾個點或更多的點全部參與校正。
8、注意一個區域只做一次點校正即可，后面的再測量只需要重設當?shù)刈鴺?biāo)即可。
以上就是關于UFO RTK點校正步驟教程的相關內容了，為了更加的做好點校正，它的注意事項測量er們也需要多多注意。
UFO RTK點校正步驟教程
一、新建項目
1、打開UFOPad專業版軟件，連接儀器達到固定解；
2、求參之前可以新建一個項目，避免上個工程參數影響當前工程，新建項目在“項目-項目管理”頁面操作；
3、先自定義項目的名稱，如果新建項目的時候不想套用上個工程求參的結果，則可以選擇“本地坐標參數”，其他選項默認即可；
4、設置橢球參數時，如果甲方圖紙給定坐標系統，那么可以選擇對應的橢球，不然默認國家2000橢球即可；
點進投影參數設置中央子午線，可以按圖紙給定的輸入，不然點擊右側自動獲取也可以；
另外如需設置投影高，則輸入相應的數值，沒有按默認即可；
二、轉換參數
1、進入工具-計算轉換參數里面，可以添加至少2組已知點的坐標計算；點擊增加，上面輸入甲方給定的已知點坐標，輸入點名、北坐標（X）、東坐標（Y）和高程；
2、實地采集WGS84橢球原始坐標，點擊定位圖標，獲取采集點，等待采集完成，點擊[確定]添加完成第一組坐標。第二組坐標重復第一組坐標的操作，直到添加完所有參與參數計算的坐標為止；
1、已知點最好要分布在整個作業區域的邊緣，能控制整個區域，并避免短邊控制長邊。例如，如果用四個點做點校正的話，那么測量作業的區域最好在這四個點連成的四邊形內部。
2、一定要避免已知點的線形分布。例如，如果用三個已知點進行點校正，這三個點組成的三角形要盡量接近正三角形，如果是四個點，就要盡量接近正方形，一定要避免所有的已知點的分布接近一條直線，這樣會嚴重的影響測量的精度，特別是高程精度。
3、如果在測量任務里只需要水平的坐標，不需要高程，建議用戶至少要用兩個點進行校正，但如果要檢核已知點的水平殘差，那么至少要用三個點;如果既需要水平坐標又需要高程，建議用戶至少用三個點進行點校正，但如果要檢核已知點的水平殘差和垂直殘差，那么至少需要四個點進行校正。
4、注意坐標系統，中央子午線，投影面(特別是海拔比較高的地方)，控制點與放樣點是否是一個投影帶。
5、 已知點之間的匹配程度也很重要，比如GPS 測量的已知點和國家的三角已知點，如果同時使用的話，檢核的時候水平殘差有可能會很大的。
6、如果有3 個以上的點作點校正，檢查一下水平殘差和垂直殘差的數值，看其是否滿足用戶的測量精度要求，如果殘差太大，殘差不要超過2 厘米，如果太大先檢查已知點輸入是否有誤，如果無誤的話，就是已知點的匹配有問題，要更換已知點了。
7、如果一個區域比較大，控制點比較多，要分區做校正，不要一個區域十幾個點或更多的點全部參與校正。
8、注意一個區域只做一次點校正即可，后面的再測量只需要重設當?shù)刈鴺?biāo)即可。
以上就是關于UFO RTK點校正步驟教程的相關內容了，為了更加的做好點校正，它的注意事項測量er們也需要多多注意。
