南方、華測、中海達等RTK靜態采集步驟教程，附靜態數據導出步驟
發布時間：2022-01-07 10:31:01
RTK靜態采集功能可以說是測量人需要掌握的基本功能了，比較常見的南方、華測、中海達以及合眾思壯等品牌的RTK均有靜態采集功能，不同品牌的測量儀器采集步驟略有不同，小編收集整理了這幾種RTK品牌的靜態采集步驟教程，并附上靜態數據導出步驟，下面我們就一起來看看吧。
前言：
在進行靜態采集之前，需要先連接設備，在新建一個工程項目，最后再開始進行靜態采集。如果你需要配合無人機進行PPK結算，那么在新建工程項目后，你需要先用移動站或者基準站模式在固定解狀態下采一個點，然后再這個測量點上進行靜態采集。
一、南方RTK靜態采集步驟
測量軟件：工程之星5.0
靜態采集

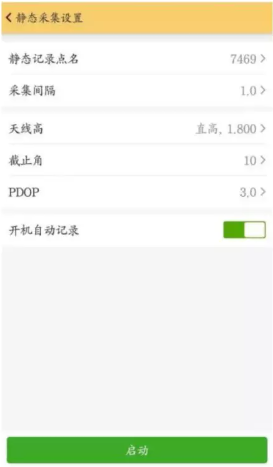

操作：“配置” - “儀器設置” - “靜態采集設置”
在靜態采集設置界面，設置相應參數
靜態記錄點名：設置靜態數據點名。
采集間隔：主要有0.2 秒、 0.5 秒、 1 秒、 2 秒、 5 秒和 10 秒幾種采樣間隔。
天線高：設置主機天線高，有直高、斜高和桿高三種，選擇量取類型，輸入量取的高度即可。
截止角：主機搜星的最小角，根據自己需求設置。
PDOP：位置精度因子，一般設置為 3 。
設置完成以后，點擊啟動，則主機開始采集靜態數據。
導出靜態數據
通過數據線將接收機機頭與電腦連接，拷貝出來即可。
二、華測RTK靜態采集步驟
測量軟件：LandStar7(測地通)
華測RTK靜態設置有兩種，分為智能RTK靜態設置和GNSS RTK靜態設置。
智能RTK靜態設置
華測智能RTK包括i80、X10、T8、M6、i70、X9等，靜態設置如下：

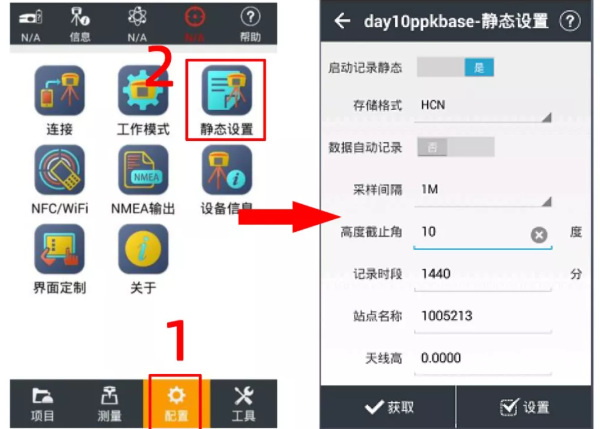

操作：“配置” - “靜態設置”
【數據自動記錄】選擇“是”開啟靜態，否則關閉靜態。
【存儲格式】華測自定義格式HCN 及 RINEX 可選。建議選擇RINEX格式
【數據自動記錄】，選擇“是”重啟接收機搜星正常后自動記錄靜態;選擇“否”，重啟接收機后結束靜態記錄。選擇否。
【記錄時段】默認1440 分，可自定義修改。
【采樣間隔】(即靜態數據采樣間隔)：5Hz/2Hz/1Hz/2S/5S/15S 等：按設置時間記錄靜態。一般設置為1Hz。
【高度截止角】屏蔽遮擋物所設定的高度角低于此視角的衛星不予跟蹤，默認 10 。
【天線高】可選擇斜高、相位中心和垂高。垂高：測量到儀器外殼底部，使用對中桿時選擇，高度為對中桿高度;斜高：測量到儀器靜態測量刻度處，一般是架設在腳架上時使用;
【RINEX 存儲】可存儲 Rinex 格式的數據，選擇要存儲的 Rinex 格式版本，目前支持 2.11 和 3.02 版本;
【壓縮RINEX 數據】 選擇否，不開啟。
設置完成之后點擊設置 ，軟件會提示“設置成功!”接收機 開始記錄靜態數據。

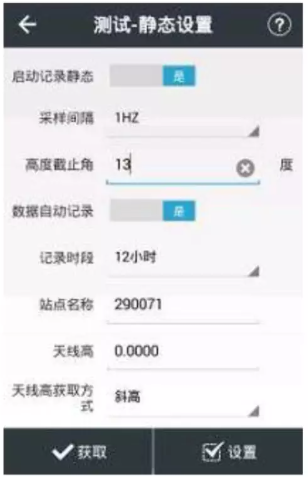

GNSS RTK設置
【啟動記錄靜態】選擇“是”開啟靜態，否則關閉靜態。
【數據自動記錄】，選擇“是”重啟接收機搜星正常后自動記錄靜態;選擇“否”，重啟接收機后結束靜態記錄。
【記錄時段】默認12 小時分，可自定義修改。
【采樣間隔】(即靜態數據采樣間隔)：5Hz/2Hz/1Hz/2S/5S/15S 等：按設定時間記錄靜態。
【站點名稱】默認儀器SN 號，可自定義修改。
【高度截止角】屏蔽遮擋物所設定的高度角低于此視角的衛星不予跟蹤，默認 10 。
【天線高】可選擇斜高、相位中心和垂高。垂高：測量到儀器外殼底部，使用對中桿時選擇，高度為對中桿高度;斜高：測量到儀器靜態測量刻度處，一般是架設在腳架上時使用;
完成以上參數設置之后點擊【設置】，儀器開始記錄靜態數據。
靜態數據導出
通過數據線將接收機機頭與電腦連接，拷貝出來即可。
三、中海達RTK靜態采集步驟
測量軟件：Hi-Survey

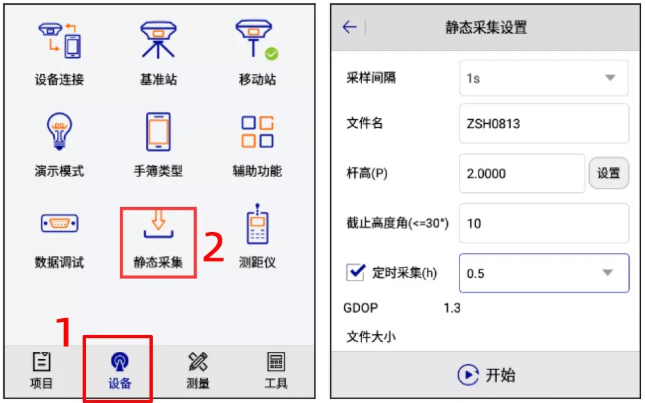

操作：“設備” - “靜態采集”
在靜態采集設置界面輸入采樣間隔 、 文件名 、 桿高、 截止高度角。另外還可查看 GDOP 、文件大小、開始時間和記錄時間。點擊開始按鈕后，開始記錄 。設置參數，幾個RTK廠商的測量軟件基本都是相同的，可參照上面品牌的設置。
注：截至高度角設置不能大于30°

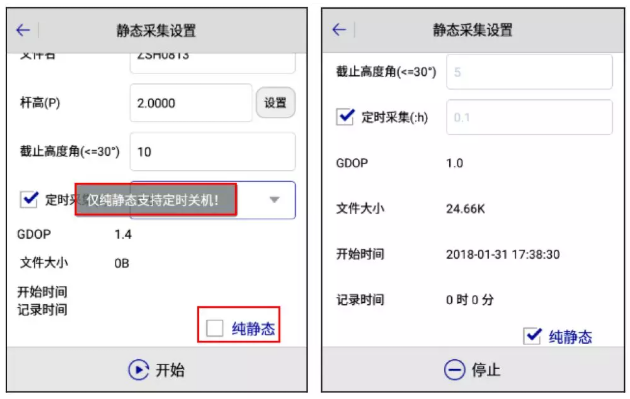

還有一個需要注意的就是，如果你連接的RTK是iRTK2/A10/A12/V90/V60時，可以設置”定時采集“和“純靜態”。勾選“純靜態”后，才能啟用“定時采集”功能。開啟“定時采集”功能后，在采集相應的時間后，將停止采集并自動關閉接收機。
靜態數據導出
?、賹⒔邮諜C機頭使用數據線與電腦連接，直接拷貝出來即可。

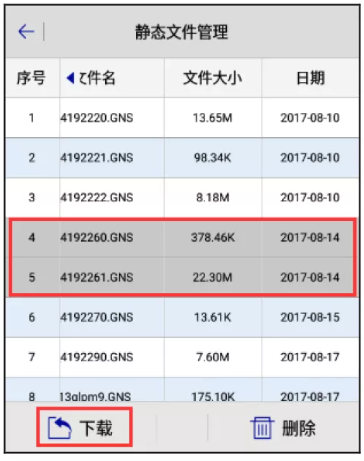

?、谕ㄟ^wifi連接iRTK2/V90接收機，可以通過FTP直接下載靜態文件至手簿本地存儲。長按某個靜態文件進入文件選擇模式(可選擇多個文件)， 下載成功后軟件提示文件下載保存路徑。
四、合眾思壯RTK靜態采集步驟
測量軟件：e-Survey

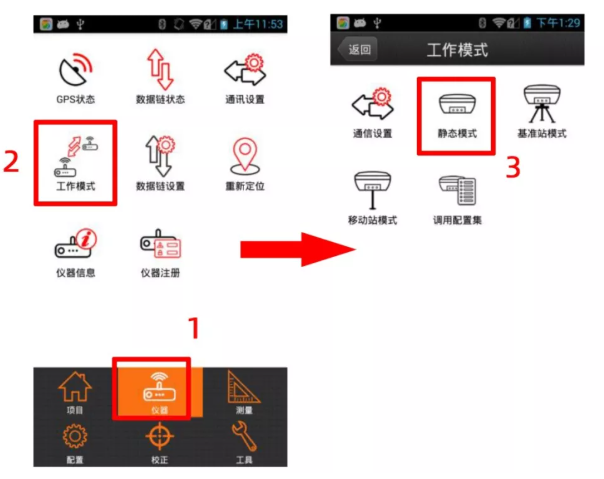

操作：“儀器” - “工作模式” - “靜態模式”

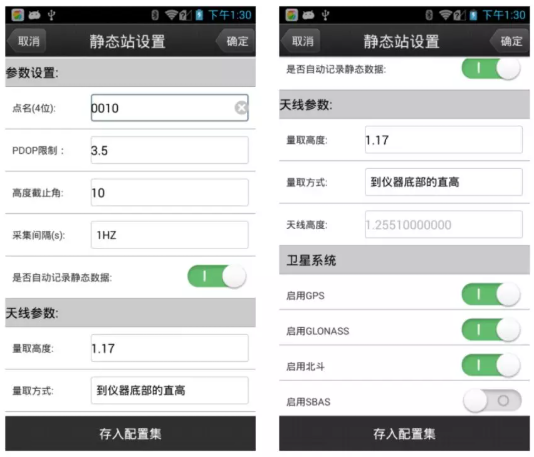

點名：靜態數據的點名限制為4 位;
PDOP值：衛星分布的空間幾何強度因子，一般衛星分布越好時， PDOP 值越小，一般小于 3 為比較理想的狀態;
高度截止角：衛星和接收機之間的連線和地平線之間的夾角，小于截止角的衛星信號不接收;
采集間隔：1HZ 表示每秒采集一個數據;
天線高度：通常定義為從天線的相位中心到測量點的垂直距離，由于沒法直接量取，因此一般通過別的量取方式來推算;
衛星系統：也可以對衛星系統的種類進行選擇;三個都可以打開
SBAS：即星站差分衛星系統，通過衛星接收差分信號，有利于提高單點定位精度。選擇關閉即可。
點擊【存入配置集】，可存儲當前配置的靜態采集參數到文件中，配置集名稱可以自行設置。最后在“調用配置集界面”選擇對應的靜態模式配置集名稱應用即可。
靜態數據導出：
點擊文件【項目】--【數據文件導出】，如圖 2-5 所示，可選擇數據文件及文件類型、設置文件格式，可導出的格式包括：CASS 格式、思維電力格式、原始測量數據*.csv、*.dxf等多種格式，點擊【導出】選擇導出目錄，點擊【確定】即可導出文件。
以上就是南方、華測、中海達等RTK靜態采集步驟教程的全部內容了，大家都清楚了嗎?
