思拓力rtk測量?jī)x器使用教程：CAD放樣
發布時間：2022-03-02 10:19:29
在工程施工放樣時，大家經常會遇到圓形、橢圓形、不規則線型等需要放樣的情況，這時候傳統的方法就比較復雜，而思拓力RTK配套軟件SurPad4.0新增CAD功能，簡化了圓形等復雜線型的放樣步驟，使用起來非常方便。那么它是如何操作的呢?思拓力rtk測量?jī)x器使用教程：CAD放樣一篇文詳解。
事前準備：
在所有放樣之前，都需要使RTK達到固定解才可以進行操作。思拓力RTK達到固定解流程可參考：【圖文教程】思拓力RTK用CORS網絡設置步驟，主要分為2大步
思拓力rtk測量?jī)x器使用教程：CAD放樣
1、在電腦上將數據文件保存為DXF格式文件，然后拷貝到手簿。

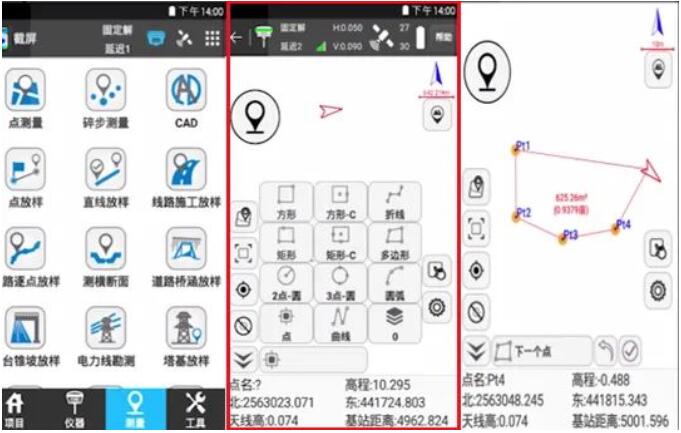

2、打開手簿，選擇測量，點擊CAD功能。
3、點擊“導入DXF”，導入拷貝的DXF文件。
4、軟件界面顯示CAD圖形，選中需要實施放樣的對象，即可看到軟件提供的逐樁放樣和線路放樣兩種方式，用戶可根據自身需求選擇相應的放樣方式。
附實時面積測量教程：
1、點擊“測量”，選擇“點測量”。
2、點擊CAD工具欄，選擇“多邊形測量”，圍著被測量地塊走一圈，即可實時得到該地塊的面積，所見即所得。
以上就是關于思拓力rtk測量?jī)x器使用教程：CAD放樣的全部?jī)?nèi)容介紹了，大家都清楚了嗎?希望本篇文章可以幫助測量人快速完成圓形、橢圓形、不規則線型的放樣工作，提高工作效率。
文章內容來源參考：知寸空間
事前準備：
在所有放樣之前，都需要使RTK達到固定解才可以進行操作。思拓力RTK達到固定解流程可參考：【圖文教程】思拓力RTK用CORS網絡設置步驟，主要分為2大步
思拓力rtk測量?jī)x器使用教程：CAD放樣
1、在電腦上將數據文件保存為DXF格式文件，然后拷貝到手簿。
2、打開手簿，選擇測量，點擊CAD功能。
3、點擊“導入DXF”，導入拷貝的DXF文件。
4、軟件界面顯示CAD圖形，選中需要實施放樣的對象，即可看到軟件提供的逐樁放樣和線路放樣兩種方式，用戶可根據自身需求選擇相應的放樣方式。
附實時面積測量教程：
1、點擊“測量”，選擇“點測量”。
2、點擊CAD工具欄，選擇“多邊形測量”，圍著被測量地塊走一圈，即可實時得到該地塊的面積，所見即所得。
文章內容來源參考：知寸空間
