RTK怎么道路放樣?圖文教程讓您快速提升道路放樣操作
發布時間：2022-04-09 09:44:33
RTK怎么道路放樣?在道路工程中，使用RTK進行道路放樣一直是工程應用的重點、難點，從前期的道路設計到后期的道路放樣，都要熟練操作。CORS賬號網收集整理了RTK道路放樣圖文教程，讓您快速提升道路放樣操作，接下來我們就一起學習一下吧。

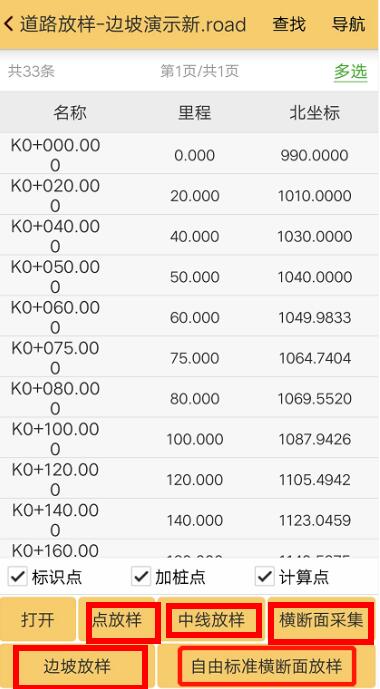

道路設計完成后，在工程之星5.0主界面點擊“測量”→“道路放樣”→“目標”→“打開”，選擇一個已經設計好的線路文件，如圖所示，列表中顯示設計文件中的所有的點(默認設置)，我們也可以通過在列表下的標識點、加樁點、計算點前的對話框中打勾來選擇是否在列表中顯示這些點。
工程之星5.0道路放樣界面主要包含如下4個功能：
(1)點放樣：放樣某個樁點時使用;
(2)中線放樣：放樣道路中線、邊線時使用;
(3)橫斷面采集：采集道路的橫斷面時使用;
(4)自由標準橫斷面放樣：已有標準橫斷面，做道路平整時使用;
(5)邊坡放樣：放樣邊坡時使用。
道路放樣中RTK位置示意圖如圖所示：
里程：當前位置垂直到道路中線點距離道路起點的道路長度加上道路起始里程，即為當前位置的里程值;
偏距：當前位置垂直到道路中線的距離，左偏顯示負值，右偏顯示正值;
垂距：當前位置垂直到所選中樁法線的距離。

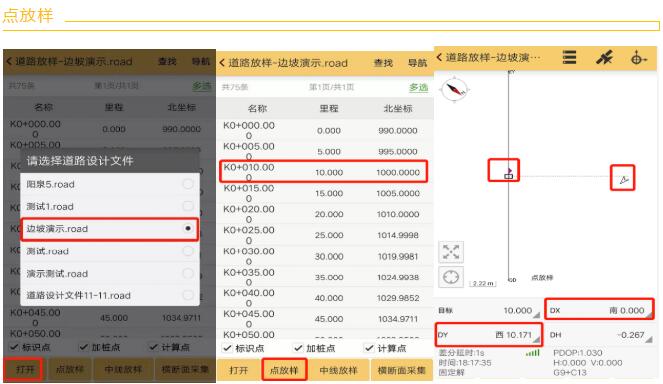

1、點放樣
例如，我們要放樣里程為10的樁點坐標：點擊“測量”→“道路放樣”→“目標”→“打開”道路文件→選中“10里程”→點擊“點放樣”，根據列表中DX、DY提示，找到對應點，圖中紅旗圖標是目標點，箭頭圖標是RTK當前位置。

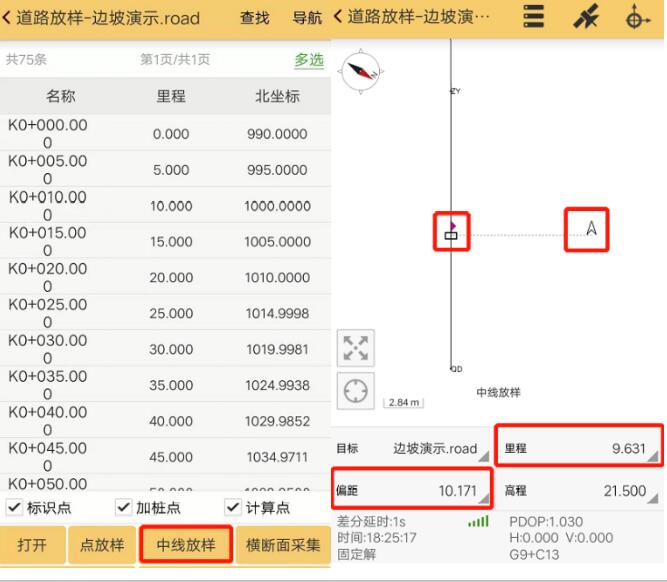

2、中線放樣
點擊“測量”→“道路放樣”→“目標”→“打開”道路文件→點擊“中線放樣”→ 圖上會實時顯示出當前位置的里程和偏距信息，根據實際作業需求，進行中樁、邊樁的放樣工作。

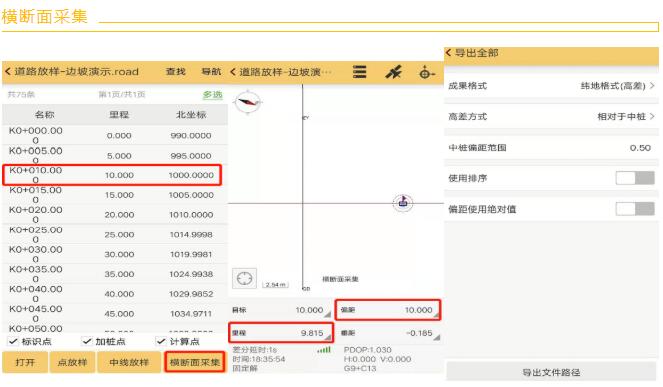

3、橫斷面采集
例如，我們要采集里程為10的橫斷面數據：點擊“測量”→“道路放樣”→“目標”→“打開”道路文件→ “選中樁號10”→點擊“橫斷面采集”→圖上會實時顯示出當前位置的里程和偏距信息，根據實際作業需求和實際作業環境，采集該里程下的橫斷面數據。點擊“成果”→“導出”，可以導出采集的橫斷面數據成果。
注:(1)測橫斷面時一定要采集每個斷面里程下的中樁坐標;
(2)采集某個里程的橫斷面，一定要在目標里面選中該里程，再點擊橫斷面采集。

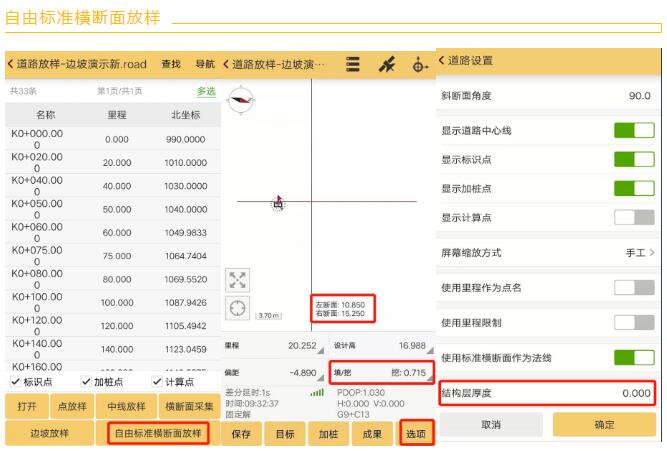

4、自由標準橫斷面放樣
道路設計文件含有標準橫斷面、超高、加寬、邊坡等使用，點擊“測量”→“道路放樣”→“目標”→“打開”道路文件→點擊“自由標準橫斷面放樣”→根據里程、偏距、設計高和填挖信息，供現場施工使用。

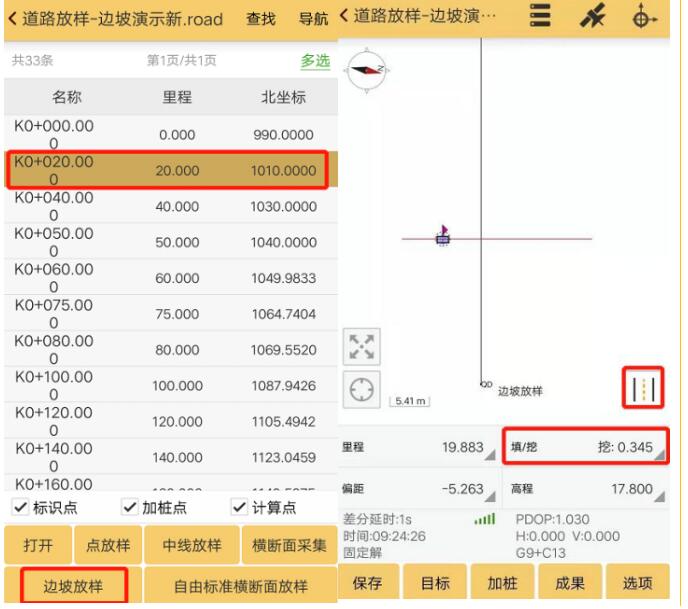

5、邊坡放樣

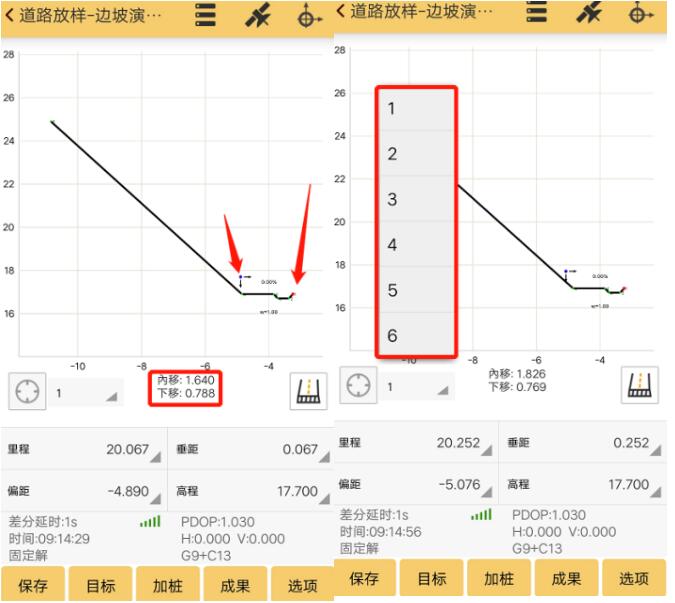

點擊“測量”→“道路放樣”→“目標”→“打開”道路文件→選中待放樣邊坡中樁里程，點擊“邊坡放樣”→根據里程、偏距、設計高和填挖信息來確定邊坡的位置，也可切換至圖形模式，實時顯示出當前位置與邊坡標志點的關系，內移量、外移量、上移量、下移量。
以上就是關于RTK怎么道路放樣的全部內容了，道路放樣在道路工程中非常重要，作為專業的測量人一定要掌握好這個功能哦。
