UFO RTK 1+1外置電臺設置步驟教程來啦，可靠性高、不易受外界因素值得收藏
發布時間：2022-05-26 10:50:04
1+1外置電臺作為RTK的作業模式之一，其有著可靠性高、不易受外界因素的優點，雖然操作復雜了點、設備笨重了點，但特殊情況下還是需要用到它的。作為一個專業的測量人，當然也要掌握RTK1+1外置電臺設置步驟啦。本篇內容CORS賬號網小編就將通過圖文結合的方式來介紹UFO RTK 1+1外置電臺設置步驟教程，希望大家可以參考一下。
UFO RTK 1+1外置電臺設置之前，需要準備好以下設備：
U5基準站、U5移動站、2個三腳架、蓄電池、電臺、大電臺發射天線
UFO RTK 1+1外置電臺設置步驟教程：
第一步、架設基準站
基準站要架設在視野比較開闊，環境比較空曠的地方;避免架在高壓輸變電設備附近、無線電通訊設備收發天線旁邊、樹下以及水邊，這些都對GPS信號的接收以及無線電信號的發射產生不同程度的影響。
架設步驟如下：
1、架好三腳架，固定好支撐桿和U5基準站接收機
2、把電臺掛在三腳架上，將蓄電池放在電臺的下方
3、安裝好電臺發射天線
4、用多用途電纜線連接好電臺、主機和蓄電池
第二步、設置U5基準站
1、手簿連接基準站的藍牙

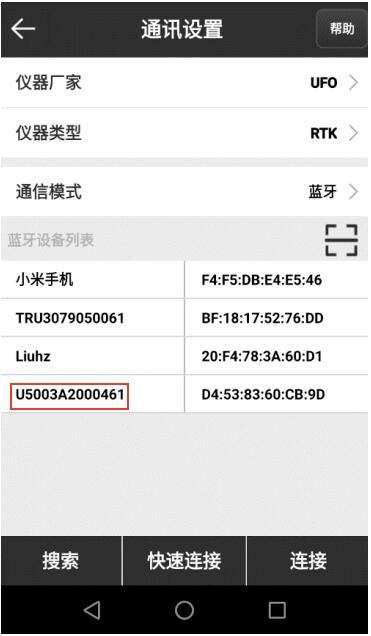

手簿打開UFOpad軟件，進入儀器-通訊設置，儀器廠家和儀器類型默認為UFO RTK，通訊選藍牙，點擊搜索，搜索基站的機身號，然后連接;
2、基準站設置

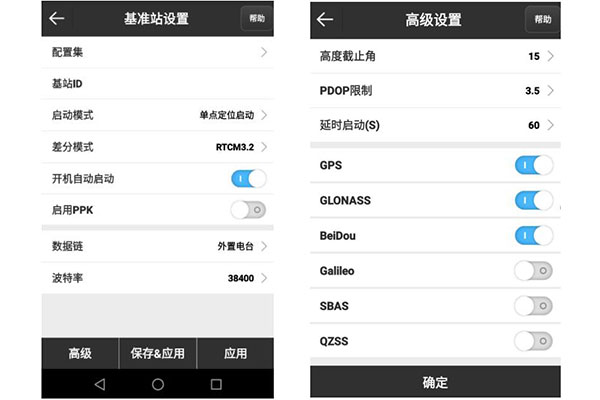

手簿藍牙連上基站后，進入儀器-基準站模式里面，如圖;此時注意數據鏈選擇外置電臺，波特率是38400;啟動模式選擇單點定位啟動，差分模式選擇RTCM3、2，開機自動啟動打開;
然后進入衛星信息的設置，高度截止角選擇15;把GPS，GLONASS，和BeiDou打開;PDOP和延遲啟動按照默認設置。
衛星信息設置好后點下確定，回到基準站設置的頁面，點下應用，進度條走完后觀察基站的差分?jǐn)?shù)據燈和電臺的TX燈，都在正常閃爍則基站信號發射正常。
第三步、更改電臺設置

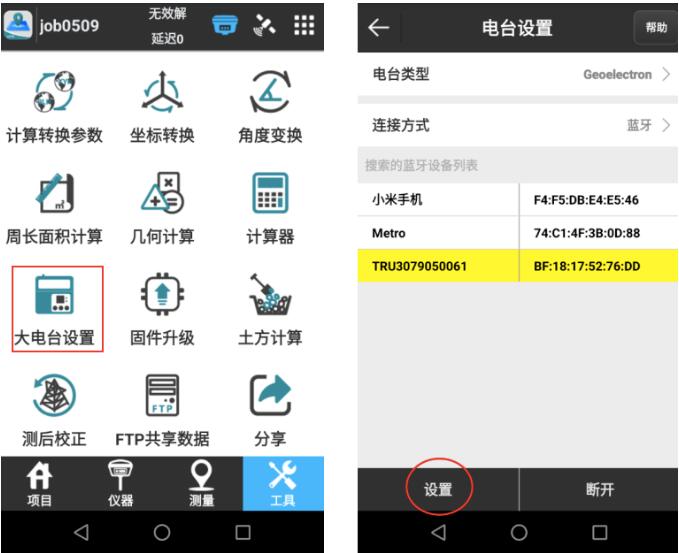

回到UFOPad的儀器-通訊設置，把連接基站的藍牙斷開直接退出，進入工具-大電臺設置，點擊搜索，搜索名稱為Tru開頭的電臺藍牙。
搜索出來后選中此藍牙點擊連接，第一次連接的密碼是1234;提示連接成功后左下角變成設置。
如果一直連接不成功，檢查手簿和基站和移動站的藍牙是不是確認斷開。

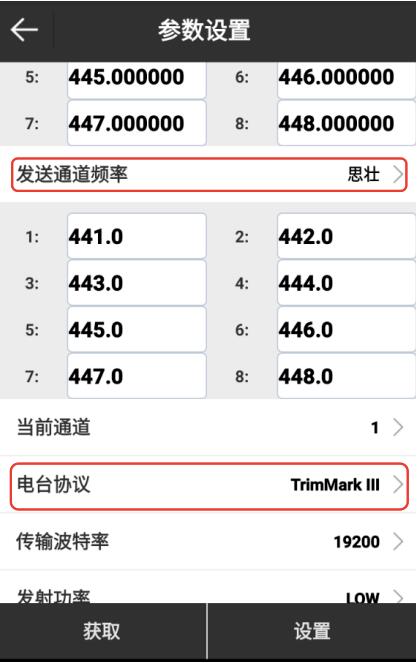

進入設置-參數設置，點擊左下角的獲取，獲取成功后修改發送通道頻率為【思壯】，協議為【Trimmark3】,波特率默認19200如圖;點擊設置，提示設置成功直接退出，如果長時間獲取，或者設置沒反應，則有可能電臺藍牙斷了，需要重新連接。
第四步、設置U5移動站
手簿進入儀器-通訊設置里面先連接移動站藍牙;

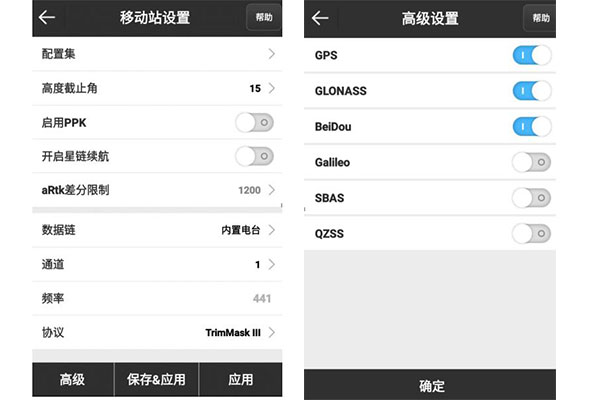

藍牙連接成功后進入儀器-移動站模式里面，高度截止角選擇15;
數據鏈選擇內置電臺，通道是和電臺通道保持一致;協議選擇Trimmask3;
其他設置和圖中保持一樣即可;(電臺頻率一般默認是441-448;但如果出現比如頻率是441、125這樣帶小數點的，則先返回上個頁面在默認電臺設置中將廠家選擇UFO點下確定，頻率刷新后再進入移動站模式里面;)
點下高級，設置衛星信息，把前三個衛星打開點擊確定，回到移動站模式頁面再點下應用，進度條走完后，觀察移動站的差分?jǐn)?shù)據燈，如果也在閃爍，等待固定解即可。
所有設置完畢，移動站達到固定解后，即可在手簿上看到高精度的坐標
以上就是關于UFO RTK 1+1外置電臺設置步驟教程的全部內容了，你學會了嗎？
相關閱讀：UFO RTK小知識：內置電臺1+1操作，干活更輕松！
文章內容來源參考：UFO測繪
