工程之星又雙叒叕升級啦，CAD放樣、道路模塊更好用啦
發布時間：2022-06-14 10:51:23
工程之星又雙叒叕升級啦，CAD放樣、道路模塊、坐標管理庫、云協同等給用戶帶來更新更快更簡捷的體驗，點擊『立即更新』，即可體驗~下面我們一起來看看科力達工程之星具體更新了哪些功能應用。

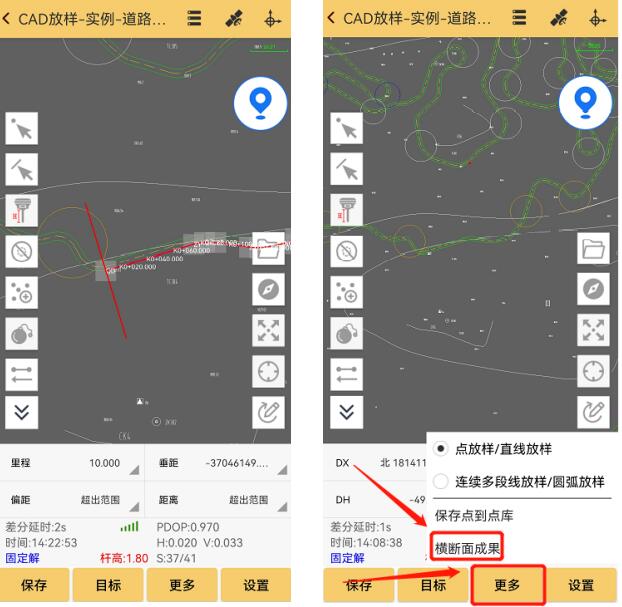

更新1 CAD放樣 更新
1)CAD 主界面添加文件打開功能，操作更加便捷。
2)CAD 主界面新增放樣點及線路正反向切換，更加人性化操作。
3)新增世界坐標與客戶坐標的切換功能，解決CAD圖紙存在兩種坐標軟件無法識別問題。
4)新增【保存點到點庫】功能，支持屏幕選點保存至點庫。
5)放樣模式開放到 CAD 主界面，簡化操作步驟。
6)CAD放樣新增道路橫斷面放樣，且支持?jǐn)嗝娉晒４婕皩?dǎo)出。
更新2 道路模塊 更新
1、道路設計
1)新增折線法，支持折線放樣，支持批量導入坐標點文件完成道路設計。
2)新增錐坡設計，支持錐坡放樣。
3)新增緩曲參數計算工具，支持在選用元素法設計時，計算不完全緩和曲線的起始\終點半徑。

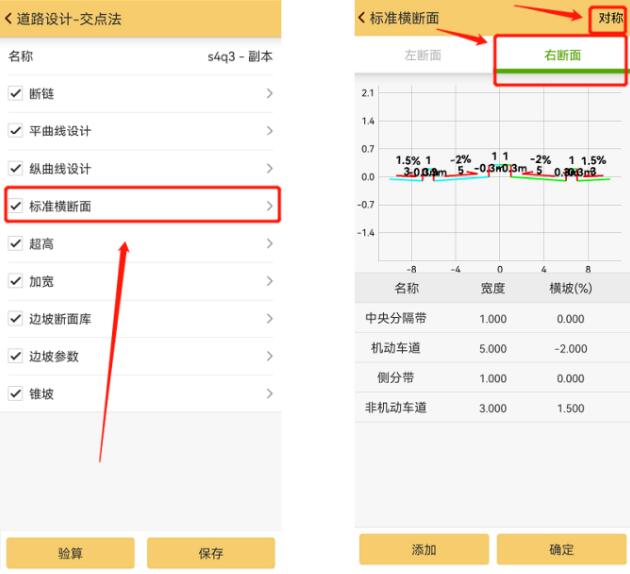

4)橫斷面設計增加支持“從右到左”對稱。
2、道路放樣
1)增加道路輔助線設置功能，輸入增加輔助線的距離，相應距離的位置增加輔助線。
2)增加橫斷面成果篩選功能，支持按時間進行成果篩選。
3)增加 RTK 所處的位置的偏距大于道路設計的橫斷面范圍后，彈出提醒“您已超過橫斷面設計的范圍”。
4)增加超出設計道路的里程范圍，可以根據延長線自動計算顯示超出的里程值。
5)增加道路放樣自動加樁功能(當前位置)，可以自動根據主機當前位置計算出樁點位置，完成樁點增加。
6)支持橫斷面采集成果導出 dxf 格式。

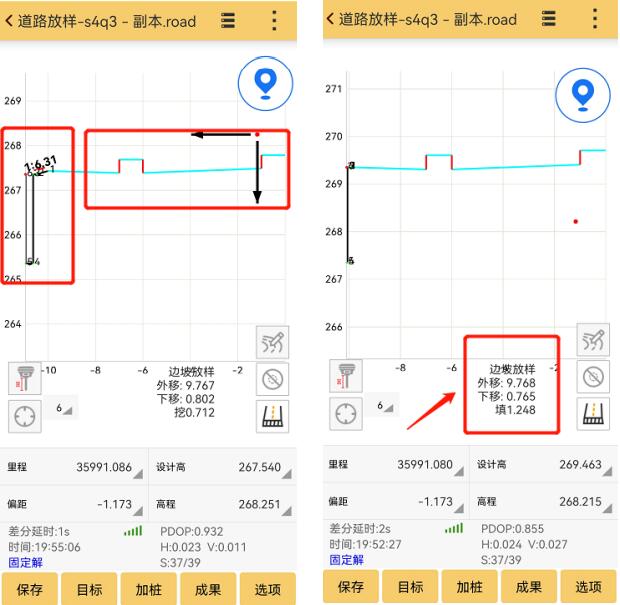

7)橫斷面放樣新增顯示橫斷面剖面圖，將橫斷面的斷面刨面圖顯示出來，并用紅點表示當前實際地面位置高程，可直觀地看出實測地面高程與施工完工后的設計橫斷面刨面圖的高程關系。
8)橫斷面放樣新增一個切換按鈕，支持在直線法線示意圖和刨面圖之間進行切換顯示。
9)邊坡放樣時，圖示界面需同時顯示當前里程下的橫斷面+邊坡示意圖，圖形右下角空白區域，實時持續顯示：內/外移、上/下移、填/挖。

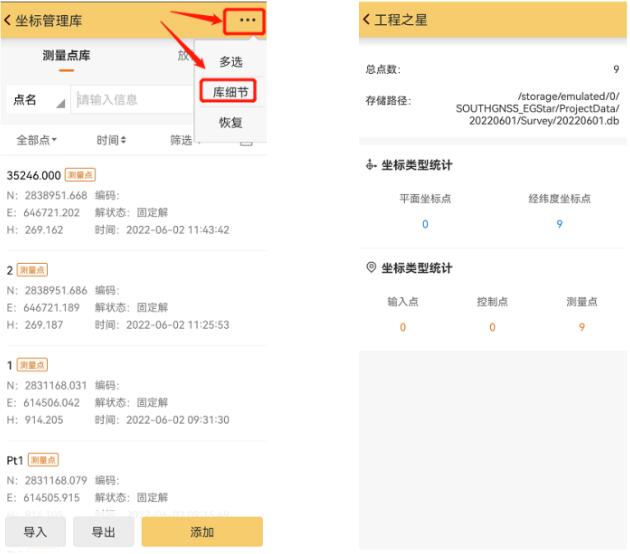

更新3 坐標管理庫 更新
坐標管理庫的界面將測量點庫與放樣點庫融合，支持?jǐn)?shù)據篩選以及多種顯示模式切換等功能。
1)支持列表、卡片、詳情三種視圖模式，在主界面可以進行快速切換。
2)支持在卡片模式進行側滑快速放樣，點擊放樣后，需放樣點同步進入放樣點庫，如采集該點將出現已放樣文字圖標，如該點未進行采集操作，將出現未放樣文字圖標。
3)測量點庫添加點支持連續添加保存點，不需要退出重新進入添加頁面。
4)搜索條件增加點類型(全部點、測量點、輸入點、控制點)的篩選搜索，支持按坐標類型以及采集時間進行數據篩選。
4)坐標管理庫優化了數據統計功能，提高可視化顯示。
更新4 云協同 更新
1)工程之星主頁面，點擊【收藏夾】，可以快速進入“秒固定”或“云協同“的功能。
2)云協同的文件分享頁面增加Map橫斷面文件格式，即可匿名或賬號分享斷面成果文件到KolidaMap進行內業處理。
以上就是關于工程之星本次更新的全部?jī)?nèi)容了，趕緊去更新體驗一下吧。
文章內容來源參考：科力達儀器
更新1 CAD放樣 更新
1)CAD 主界面添加文件打開功能，操作更加便捷。
2)CAD 主界面新增放樣點及線路正反向切換，更加人性化操作。
3)新增世界坐標與客戶坐標的切換功能，解決CAD圖紙存在兩種坐標軟件無法識別問題。
4)新增【保存點到點庫】功能，支持屏幕選點保存至點庫。
5)放樣模式開放到 CAD 主界面，簡化操作步驟。
6)CAD放樣新增道路橫斷面放樣，且支持?jǐn)嗝娉晒４婕皩?dǎo)出。
更新2 道路模塊 更新
1、道路設計
1)新增折線法，支持折線放樣，支持批量導入坐標點文件完成道路設計。
2)新增錐坡設計，支持錐坡放樣。
3)新增緩曲參數計算工具，支持在選用元素法設計時，計算不完全緩和曲線的起始\終點半徑。
4)橫斷面設計增加支持“從右到左”對稱。
2、道路放樣
1)增加道路輔助線設置功能，輸入增加輔助線的距離，相應距離的位置增加輔助線。
2)增加橫斷面成果篩選功能，支持按時間進行成果篩選。
3)增加 RTK 所處的位置的偏距大于道路設計的橫斷面范圍后，彈出提醒“您已超過橫斷面設計的范圍”。
4)增加超出設計道路的里程范圍，可以根據延長線自動計算顯示超出的里程值。
5)增加道路放樣自動加樁功能(當前位置)，可以自動根據主機當前位置計算出樁點位置，完成樁點增加。
6)支持橫斷面采集成果導出 dxf 格式。
7)橫斷面放樣新增顯示橫斷面剖面圖，將橫斷面的斷面刨面圖顯示出來，并用紅點表示當前實際地面位置高程，可直觀地看出實測地面高程與施工完工后的設計橫斷面刨面圖的高程關系。
8)橫斷面放樣新增一個切換按鈕，支持在直線法線示意圖和刨面圖之間進行切換顯示。
9)邊坡放樣時，圖示界面需同時顯示當前里程下的橫斷面+邊坡示意圖，圖形右下角空白區域，實時持續顯示：內/外移、上/下移、填/挖。
更新3 坐標管理庫 更新
坐標管理庫的界面將測量點庫與放樣點庫融合，支持?jǐn)?shù)據篩選以及多種顯示模式切換等功能。
1)支持列表、卡片、詳情三種視圖模式，在主界面可以進行快速切換。
2)支持在卡片模式進行側滑快速放樣，點擊放樣后，需放樣點同步進入放樣點庫，如采集該點將出現已放樣文字圖標，如該點未進行采集操作，將出現未放樣文字圖標。
3)測量點庫添加點支持連續添加保存點，不需要退出重新進入添加頁面。
4)搜索條件增加點類型(全部點、測量點、輸入點、控制點)的篩選搜索，支持按坐標類型以及采集時間進行數據篩選。
4)坐標管理庫優化了數據統計功能，提高可視化顯示。
更新4 云協同 更新
1)工程之星主頁面，點擊【收藏夾】，可以快速進入“秒固定”或“云協同“的功能。
2)云協同的文件分享頁面增加Map橫斷面文件格式，即可匿名或賬號分享斷面成果文件到KolidaMap進行內業處理。
以上就是關于工程之星本次更新的全部?jī)?nèi)容了，趕緊去更新體驗一下吧。
文章內容來源參考：科力達儀器
