RTK、全站儀在電力作業流程中的應用，主要涉及這些方面
發布時間：2023-02-20 09:58:28
人們的生活離不開電，而測量人員在電力作業中會涉及到選線、平斷面測量、塔基斷面測量、桿塔拉線分坑計算以及桿塔中心點、坑位放樣等作業流程。RTK、全站儀作為工程測量的常用儀器，在這些作業中發揮中測量、采集、放樣的測量作業。CORS賬號網小編收集整理了相關信息，下面我們一起來看看吧。
1 、選線

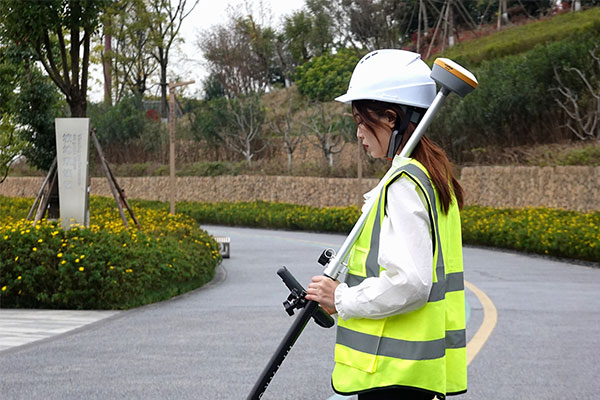

一般的，電力部門首先會得到一張電力線通過區域的航拍照片、衛星照片或者地形圖，這些地圖上有些有已知的 BJ54 坐標，有些則無已知點。選線人員會根據地形圖，在地圖上確定大致位置，然后到實地考察，采集坐標。一般不使用RTK放樣導航，直接驅車前往地圖上大概位置，尋找標志地物，找到合適安放轉角塔的位置，用 RTK 采集坐標，坐標精度不要求很高，地形平坦地帶，單點定位即可滿足要求。
2 、平斷面測量
選線人員根據實際地形，選擇了一組轉角樁，采集了坐標。這些坐標被交給勘測人員?？睖y人員順序的連接這些轉角樁，生成的一條電力線，然后在線路兩側的一定范圍內，采集地形，形成一個帶狀的斷面數據。根據電力部門需要，導出成圖，或用道亨等軟件生成電子圖。如果此階段遇到轉角樁改變，則需要對此轉角樁到其前后兩點之間的地物重測。
3 、塔基斷面測量
這個操作是在測量的過程中，在桿塔位置采集一組點，形成中心點到坑位之間的斷面數據。塔基斷面采集結果用于后期的拉線分坑計算時，造價估算作參考。
4 、桿塔 拉線分坑計算
針對桿，需要平衡導線的拉力，克服風的阻力，用線固定線桿的頂端位置。對于電塔，則是四個基座的位置。常見的有單桿四方拉線、雙桿“X”拉線及轉角桿順線拉線等。電線塔包括方形塔、全方位方形塔、矩形塔。內業設計人員根據電力設計規則，設計出拉線的位置，對地夾角等屬性以備后期施工人員放樣使用。
5 、桿塔中心點、坑位放樣

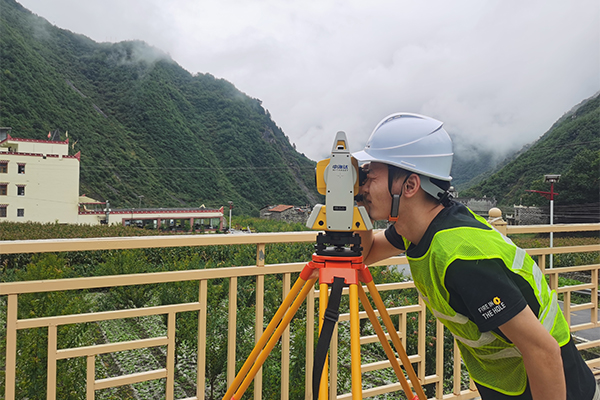

電力放樣功能主要是找到電線桿或塔的位置，以及拉線或塔基的位置，安裝電力設施。由于RTK高程誤差較大的原因，此過程使用全站儀的較多。
以上就是關于RTK、全站儀在電力作業流程中的應用的全部內容了，僅供大家參考。
1 、選線
一般的，電力部門首先會得到一張電力線通過區域的航拍照片、衛星照片或者地形圖，這些地圖上有些有已知的 BJ54 坐標，有些則無已知點。選線人員會根據地形圖，在地圖上確定大致位置，然后到實地考察，采集坐標。一般不使用RTK放樣導航，直接驅車前往地圖上大概位置，尋找標志地物，找到合適安放轉角塔的位置，用 RTK 采集坐標，坐標精度不要求很高，地形平坦地帶，單點定位即可滿足要求。
2 、平斷面測量
選線人員根據實際地形，選擇了一組轉角樁，采集了坐標。這些坐標被交給勘測人員?？睖y人員順序的連接這些轉角樁，生成的一條電力線，然后在線路兩側的一定范圍內，采集地形，形成一個帶狀的斷面數據。根據電力部門需要，導出成圖，或用道亨等軟件生成電子圖。如果此階段遇到轉角樁改變，則需要對此轉角樁到其前后兩點之間的地物重測。
3 、塔基斷面測量
這個操作是在測量的過程中，在桿塔位置采集一組點，形成中心點到坑位之間的斷面數據。塔基斷面采集結果用于后期的拉線分坑計算時，造價估算作參考。
4 、桿塔 拉線分坑計算
針對桿，需要平衡導線的拉力，克服風的阻力，用線固定線桿的頂端位置。對于電塔，則是四個基座的位置。常見的有單桿四方拉線、雙桿“X”拉線及轉角桿順線拉線等。電線塔包括方形塔、全方位方形塔、矩形塔。內業設計人員根據電力設計規則，設計出拉線的位置，對地夾角等屬性以備后期施工人員放樣使用。
5 、桿塔中心點、坑位放樣
電力放樣功能主要是找到電線桿或塔的位置，以及拉線或塔基的位置，安裝電力設施。由于RTK高程誤差較大的原因，此過程使用全站儀的較多。
以上就是關于RTK、全站儀在電力作業流程中的應用的全部內容了，僅供大家參考。
