為什么RTK作業前需要點校正？看完本文你就知道了
發布時間：2022-07-01 10:05:49
點校正，作為使用RTK的測量人，對于它一點也不陌生，很多工程項目在進行測量作業的時候，總是需要進行點校正這一步。那你知道什么是點校正？為什么RTK作業前需要點校正？怎么做點校正嗎？本篇內容就將為您詳細解答。
什么是點校正？為什么RTK作業前需要點校正？
我們都知道，RTK（Real-time kinematic，實時動態）定位是通過載波相位差分技術獲取相對位置的測量方法，定位獲得的移動站坐標是相對于基站坐標的。
無論是使用1+1模式通過電臺或網絡鏈路獲取差分?jǐn)?shù)據，還是連接CORS服務獲取VRS虛擬基站的觀測值，移動站固定后的坐標都與自啟動/手動啟動基站坐標值或CORS站坐標值有關。
因此，在同一個點上，如果切換不同基站或不同CORS服務，固定后獲取的坐標值不一樣是很常見的。

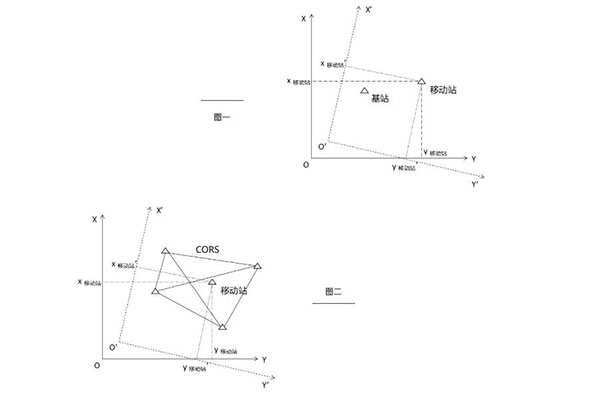

圖一、圖二中的基站坐標值和CORS站坐標值在兩個坐標系下有不同的坐標值，移動站相對定位后在兩個坐標系下也有不同的坐標值。
為了使區域內坐標系符合外部控制點坐標系，或?yàn)榱藢?shí)現區域內兩個坐標系之間的轉換統一，在RTK作業前，就需要進行坐標轉換。

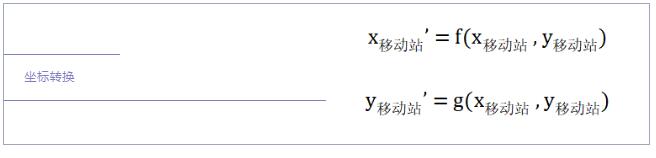

根據圖一和圖二可以看出，對平面二維坐標進行坐標轉換，轉換的過程包含2個坐標系的平移參數、1個坐標系的旋轉參數及1個坐標系的縮放參數。
小貼士：在高程方向上，高程坐標的轉換有固定差、平面擬合、曲面擬合等不同方法。
1、固定差方法：認為兩個高程系統之間僅通過1個固定值即可完成轉換。
2、平面擬合、曲面擬合：認為在不同位置，兩個高程系統之間的差值不同，因此分別通過3個參數定義的平面和6個參數定義的曲面來擬合這個差值。
怎么做點校正？

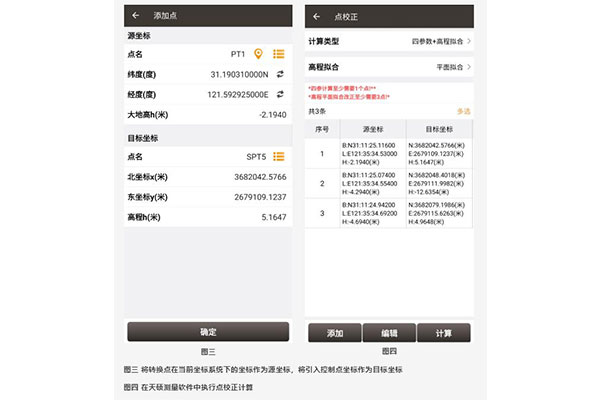

選取點進行點校正坐標轉換，需要獲取一個點在目標坐標系統下的坐標和當前坐標系統下的坐標。
目標系統下的坐標可以是已知的控制點坐標或?qū)氲脑擖c(diǎn)在目標系統下的坐標值，當前坐標系統下的坐標則可以直接通過RTK采集獲取。
平面校正存在4個待求參數，因此至少需要2個點。一般建議選擇3-4個以上的點，分別獲取這些點在兩個坐標系統下的坐標，進行平面校正坐標轉換參數計算，這樣存在多余觀測量可以計算出殘差值，以進一步檢核輸入點對坐標是否錯誤。
高程擬合根據不同方法存在1、3、6個待求參數，因此分別至少需要1、3、6對坐標值。

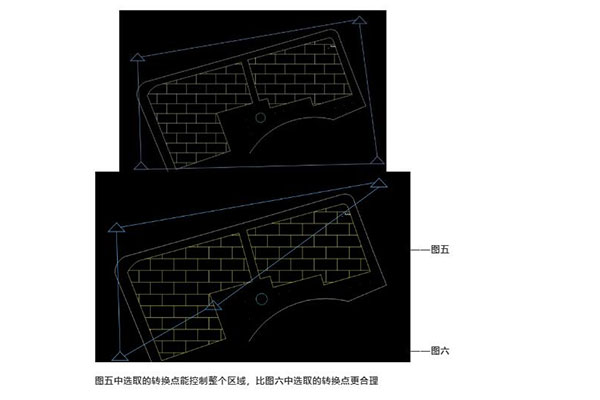

選取用于點校正坐標轉換參數計算的點時，這些點最好要分布在整個作業區域的邊緣，能控制整個區域，且要盡量避免幾個點在同一條直線上。 我們將用圖五和圖六來做示例。
此外，在天碩測量軟件中支持僅用1對坐標值僅計算平面校正坐標轉換中的平移值。
以上就是關于什么是點校正？為什么RTK作業前需要點校正？怎么做點校正嗎？這3個問題的全部解答了，你都清楚了嗎？大家在RTK作業的時候，一定要記得做點校正哦。
文章內容來源參考：天碩導航
什么是點校正？為什么RTK作業前需要點校正？
我們都知道，RTK（Real-time kinematic，實時動態）定位是通過載波相位差分技術獲取相對位置的測量方法，定位獲得的移動站坐標是相對于基站坐標的。
無論是使用1+1模式通過電臺或網絡鏈路獲取差分?jǐn)?shù)據，還是連接CORS服務獲取VRS虛擬基站的觀測值，移動站固定后的坐標都與自啟動/手動啟動基站坐標值或CORS站坐標值有關。
因此，在同一個點上，如果切換不同基站或不同CORS服務，固定后獲取的坐標值不一樣是很常見的。
圖一、圖二中的基站坐標值和CORS站坐標值在兩個坐標系下有不同的坐標值，移動站相對定位后在兩個坐標系下也有不同的坐標值。
為了使區域內坐標系符合外部控制點坐標系，或?yàn)榱藢?shí)現區域內兩個坐標系之間的轉換統一，在RTK作業前，就需要進行坐標轉換。
根據圖一和圖二可以看出，對平面二維坐標進行坐標轉換，轉換的過程包含2個坐標系的平移參數、1個坐標系的旋轉參數及1個坐標系的縮放參數。
小貼士：在高程方向上，高程坐標的轉換有固定差、平面擬合、曲面擬合等不同方法。
1、固定差方法：認為兩個高程系統之間僅通過1個固定值即可完成轉換。
2、平面擬合、曲面擬合：認為在不同位置，兩個高程系統之間的差值不同，因此分別通過3個參數定義的平面和6個參數定義的曲面來擬合這個差值。
怎么做點校正？
選取點進行點校正坐標轉換，需要獲取一個點在目標坐標系統下的坐標和當前坐標系統下的坐標。
目標系統下的坐標可以是已知的控制點坐標或?qū)氲脑擖c(diǎn)在目標系統下的坐標值，當前坐標系統下的坐標則可以直接通過RTK采集獲取。
平面校正存在4個待求參數，因此至少需要2個點。一般建議選擇3-4個以上的點，分別獲取這些點在兩個坐標系統下的坐標，進行平面校正坐標轉換參數計算，這樣存在多余觀測量可以計算出殘差值，以進一步檢核輸入點對坐標是否錯誤。
高程擬合根據不同方法存在1、3、6個待求參數，因此分別至少需要1、3、6對坐標值。
選取用于點校正坐標轉換參數計算的點時，這些點最好要分布在整個作業區域的邊緣，能控制整個區域，且要盡量避免幾個點在同一條直線上。 我們將用圖五和圖六來做示例。
此外，在天碩測量軟件中支持僅用1對坐標值僅計算平面校正坐標轉換中的平移值。
以上就是關于什么是點校正？為什么RTK作業前需要點校正？怎么做點校正嗎？這3個問題的全部解答了，你都清楚了嗎？大家在RTK作業的時候，一定要記得做點校正哦。
文章內容來源參考：天碩導航
