錐坡是道路橋梁工程中常見的構成要素,所以我們在使用RTK進行道路設計時離不開對錐坡的計算放樣。在南方RTK搭配的測量軟件工程之星的最新版本中,新增加了錐坡設計和錐坡放樣功能,支持計算任意角度的錐坡坡腳坐標,用于實際放樣。具體道路錐坡設計及放樣操作指南請看下面的內容。
一、錐坡設計
1、錐坡設計:打開RTK的配套手簿,進入工程之星測量軟件,依次點擊【輸入】-【道路設計】-【錐坡】,進入錐坡界面。
2、新建錐坡:點擊【添加】,在新建頁面輸入錐坡名稱、中心樁號、錐坡位置、夾角、路幅邊距、橫向長度、縱向長度、點間距等參數,完成之后點擊【確定】完成新建。
①中心樁號:錐坡中心點對應的中樁樁號;
?、阱F坡位置:按照里程從小里程到大里程方向定為正向,根據錐坡的坡腳所在方向分為:正向左側、正向右側、逆向左側、逆向右側;
?、蹔A角:錐坡如果不是正交,則輸入與中線切線方向的斜交角度;
?、苈贩吘啵哄F坡中心點到中心樁點的垂直距離,斜交時不需要換算為斜長;
⑤橫向長度:垂直線路方向上的錐坡坡腳點(起點坡腳點)到錐坡中心點的距離(負數表示斜長);
?、蘅v向長度:沿線路方向上的錐坡坡腳點(終點坡腳點)到錐坡中心點的距離;
?、唿c間距:錐坡放樣點之間的間隔距離。

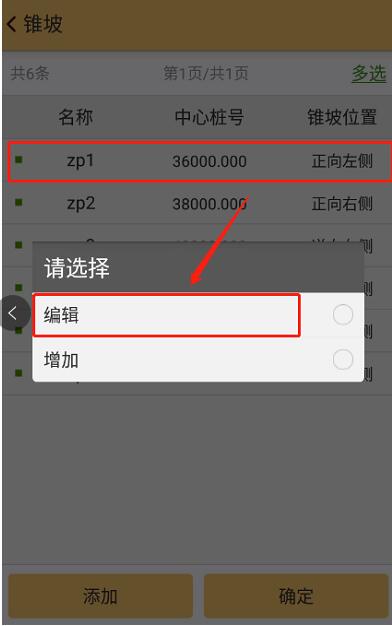

3、編輯錐坡:選擇已有的錐坡,在彈窗中選擇【編輯】,可以對已有錐坡進行參數編輯;
二、錐坡放樣

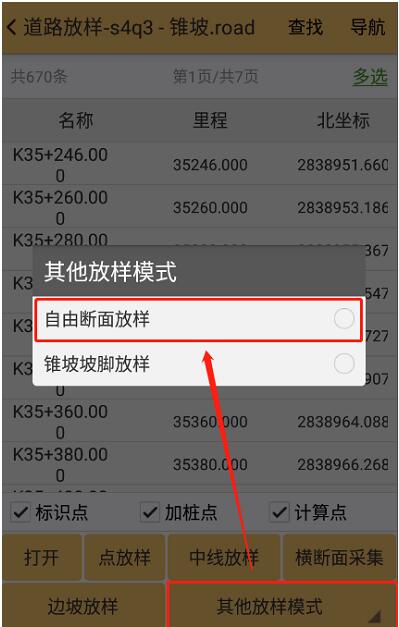

1、錐坡放樣:【道路放樣】-【打開】選擇道路文件-【錐坡坡腳放樣】

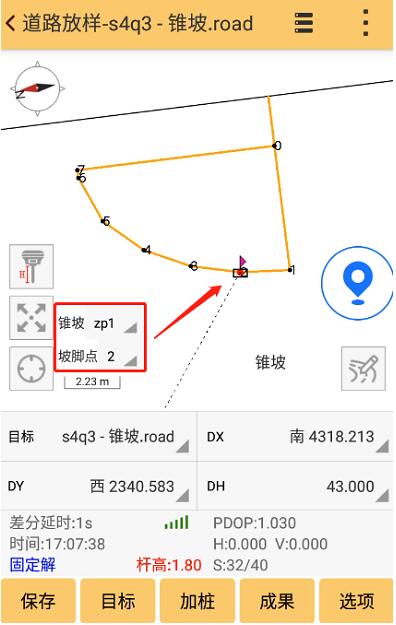

2、選擇目標錐坡、坡腳點進行放樣

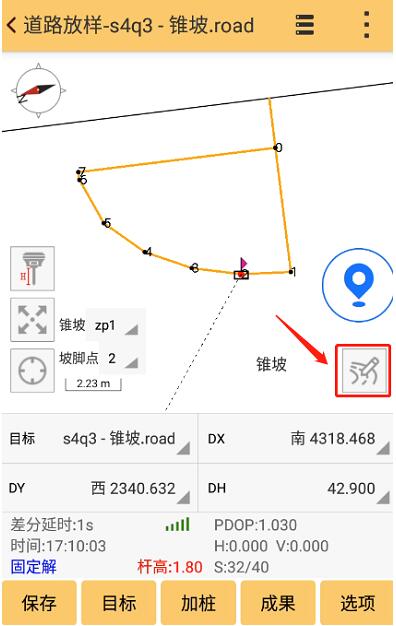

3、切換錐坡設計可以進行錐坡參數修改或添加錐坡
以上就是關于RTK道路錐坡設計及放樣操作指南的全部內容了,希望看了本篇文章的你,對于道路錐坡設計及放樣能夠快速掌握。
文章內容來源參考:南方微課堂
