RTK 曲線放樣之曲線設計操作指南，看完快速掌握
發布時間：2022-07-26 10:19:14
RTK作為測量工程常用到的測量儀器，其在市政花壇、市政道路、公園等外業作業中可以采用它的 曲線放樣之曲線設計，相較于道路設計也更為簡便。那么具體如何操作呢?請跟CORS賬號網小編一起來看看RTK 曲線放樣之曲線設計操作指南吧。
RTK 曲線放樣之曲線設計操作指南
一、首先，我們來了解一下曲線設計的輸入模式。
以南方RTK為例，其搭配的測量軟件工程之星的曲線設計支持五種輸入模式，分別是直線線段、圓曲線(一點法)、圓曲線(兩點法)、圓曲線(三點法)和緩和曲線。
二、其次，我們來看看曲線設計5種輸入模式的具體操作。

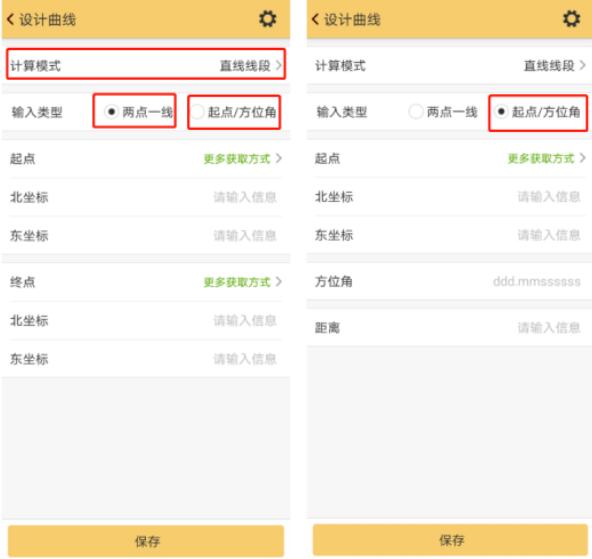

01、直線線段
直線線段輸入可以分成兩點一線和起點/方位角，都可以組成一條線。輸入要素如下圖所示：
兩點一線：輸入起點坐標和終點坐標。
起點/方位角：輸入起點坐標、方位角和距離。

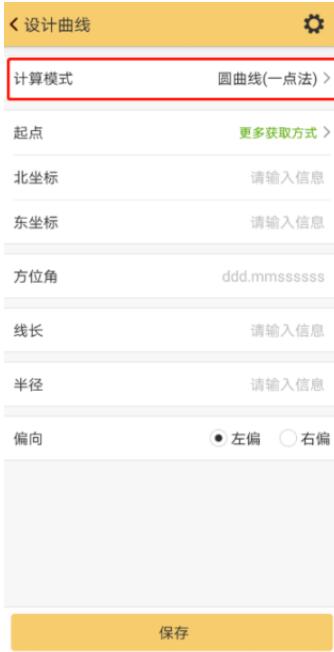

02、圓曲線(一點法)
輸入起點坐標、方位角、線長、半徑和選擇偏向(左偏或者右偏)。計算可以生成一條圓曲線。

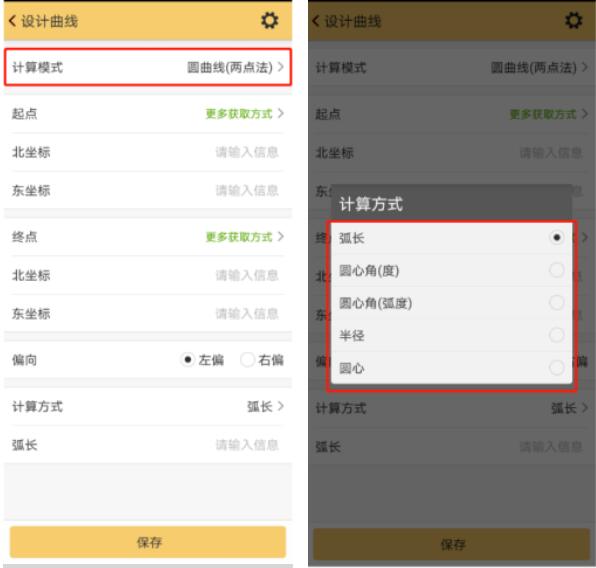

03、圓曲線(兩點法)
輸入起點坐標、終點坐標和選擇偏向(左偏或者右偏)，選擇計算方式。
計算方式包括：弧長、圓心角(度或者弧度)、半徑，圓心等。計算可以生成一條圓曲線。

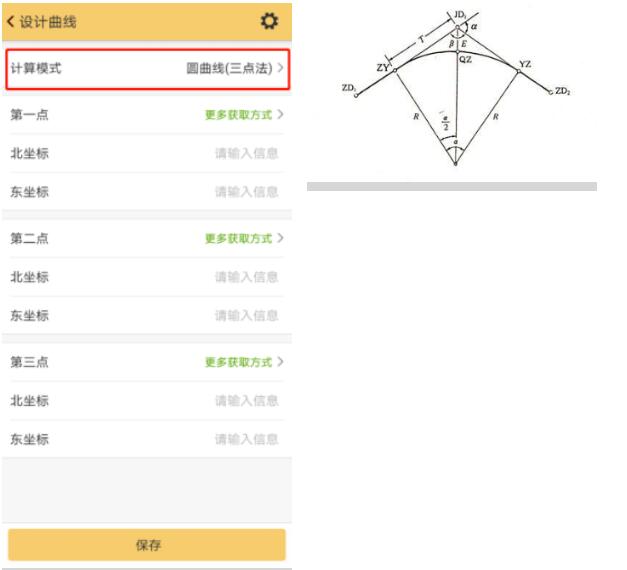

04、圓曲線(三點法)
分別輸入三個點坐標，確定計算生成一條圓曲線。

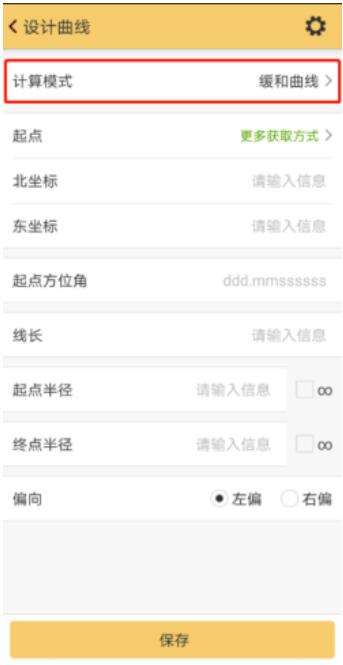

05、緩和曲線
起點半徑和終點半徑后面的無窮大框選是-1的意思。
輸入起點坐標、起點方位角、線長、起點半徑、終點半徑和選擇偏向(左偏或者右偏)，計算成功會生成一條曲線。

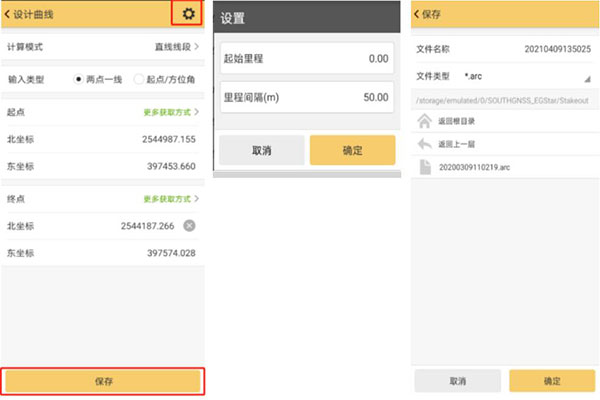

06、成果保存
點擊右上角“設置”的圖標，輸入起始里程和里程間隔。輸入相關參數，點擊上圖頁面下方“保存”，會自動計算。
計算成功，需要選擇保存路徑和輸入文件名。
文件保存完即可進行曲線放樣。
以上就是關于RTK 曲線放樣之曲線設計操作指南的全部內容了，希望本篇文章可以幫助大家更好地掌握曲線設計，快速完成曲線放樣。
文章內容來源參考：南方微課堂
RTK 曲線放樣之曲線設計操作指南
一、首先，我們來了解一下曲線設計的輸入模式。
以南方RTK為例，其搭配的測量軟件工程之星的曲線設計支持五種輸入模式，分別是直線線段、圓曲線(一點法)、圓曲線(兩點法)、圓曲線(三點法)和緩和曲線。
二、其次，我們來看看曲線設計5種輸入模式的具體操作。
01、直線線段
直線線段輸入可以分成兩點一線和起點/方位角，都可以組成一條線。輸入要素如下圖所示：
兩點一線：輸入起點坐標和終點坐標。
起點/方位角：輸入起點坐標、方位角和距離。
02、圓曲線(一點法)
輸入起點坐標、方位角、線長、半徑和選擇偏向(左偏或者右偏)。計算可以生成一條圓曲線。
03、圓曲線(兩點法)
輸入起點坐標、終點坐標和選擇偏向(左偏或者右偏)，選擇計算方式。
計算方式包括：弧長、圓心角(度或者弧度)、半徑，圓心等。計算可以生成一條圓曲線。
04、圓曲線(三點法)
分別輸入三個點坐標，確定計算生成一條圓曲線。
05、緩和曲線
起點半徑和終點半徑后面的無窮大框選是-1的意思。
輸入起點坐標、起點方位角、線長、起點半徑、終點半徑和選擇偏向(左偏或者右偏)，計算成功會生成一條曲線。
06、成果保存
點擊右上角“設置”的圖標，輸入起始里程和里程間隔。輸入相關參數，點擊上圖頁面下方“保存”，會自動計算。
計算成功，需要選擇保存路徑和輸入文件名。
文件保存完即可進行曲線放樣。
以上就是關于RTK 曲線放樣之曲線設計操作指南的全部內容了，希望本篇文章可以幫助大家更好地掌握曲線設計，快速完成曲線放樣。
文章內容來源參考：南方微課堂
